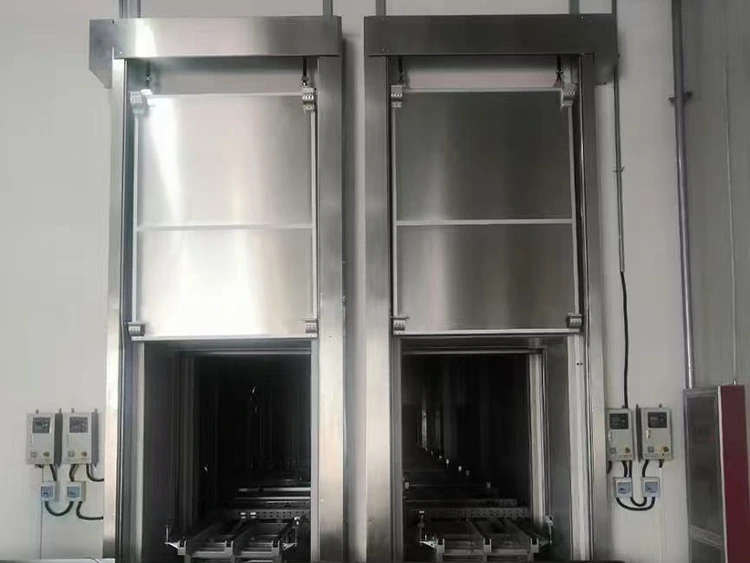

Verticale liftdeur

Een verticale liftdeur is een industrieel deursysteem waarbij het deurpaneel verticaal langs de muur beweegt, geleid door verticale rails. Het meest onderscheidende kenmerk is dat het deurpaneel, wanneer het geopend is, geheel tegen de muur, direct boven de opening, wordt geplaatst, waardoor de ruimte onder het plafond vrij blijft van horizontale rails of hangende onderdelen.

Typische toepassingen:

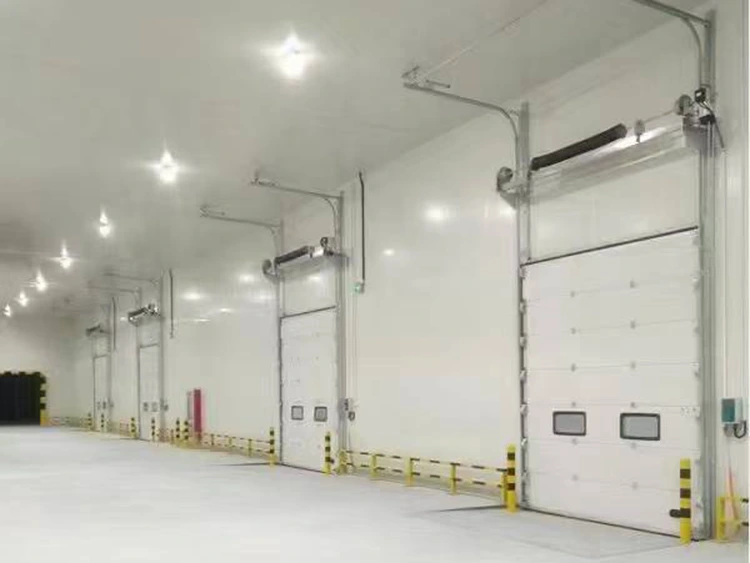

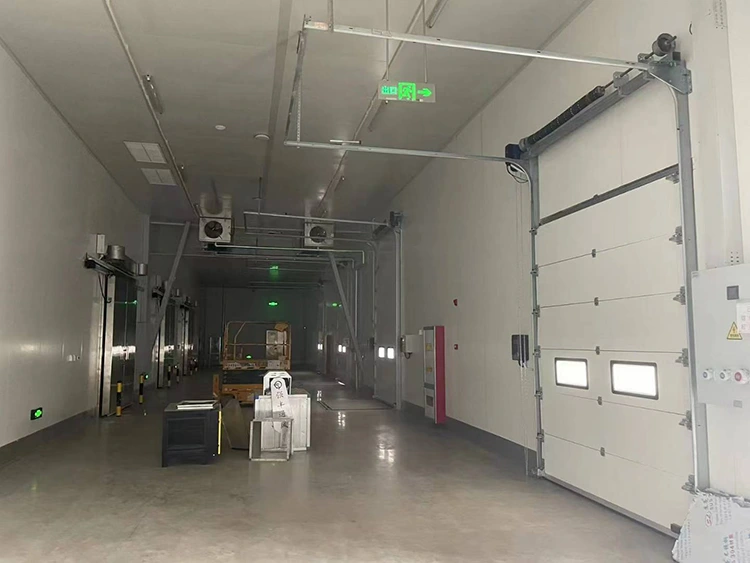

Logistieke overdrachtsmagazijnen, diepvriezers en koelopslagfaciliteiten voor de koude keten

Voedselverwerkende fabrieken en centrale keukens

Autoreparatiewerkplaatsen en verf-/spuitcabines

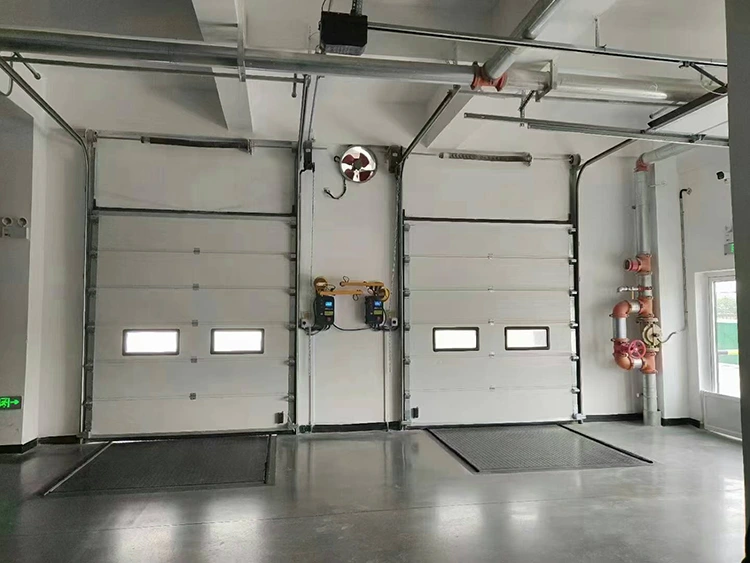

Logistieke distributiecentra en laadkades

Grootschalige assemblagefabrieken voor apparatuur

Brandweerkazernes en garages voor gespecialiseerde voertuigen

Structurele samenstelling en werkingsprincipe

Structurele compositie

Deurpaneel: Bestaat uit een metalen bekleding aan de binnen- en buitenkant (staal, roestvrij staal of aluminiumlegering) en een interne kern (polyurethaanschuim, polystyreen of aluminiumhoningraat). De dikte varieert doorgaans van 40 mm tot 150 mm, geselecteerd op basis van thermische isolatie-eisen en structurele sterkte.

Verticale rails: zware C-vormige of U-vormige gegalvaniseerde stalen rails, verticaal gemonteerd op de wanden die de deuropening flankeren. Ze worden vastgezet via ingebedde armaturen of chemische ankers en zijn voorzien van interne geleiders of rollen.

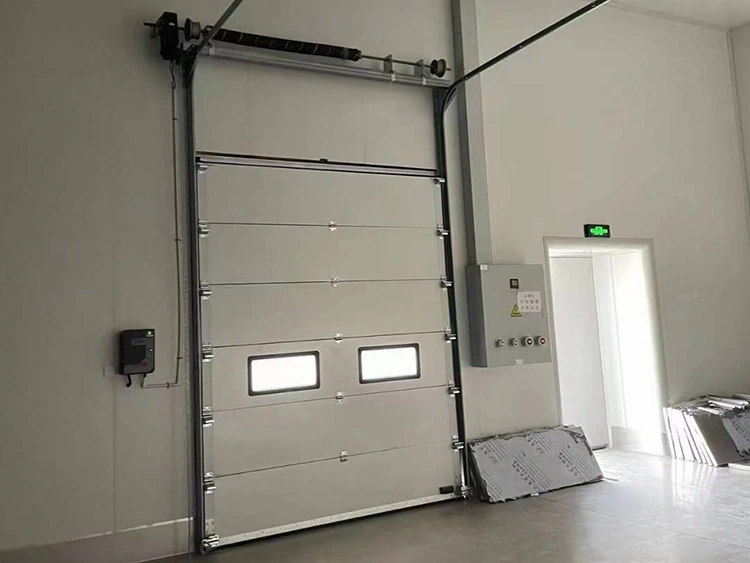

Balanceersysteem: Maakt gebruik van torsieveren of contragewichten om het gewicht van het deurpaneel in evenwicht te brengen, waardoor de motor kan werken door alleen wrijving te overwinnen, waardoor het energieverbruik wordt verminderd.

Aandrijfsysteem: een aan de zijkant gemonteerde reductiemotor geïnstalleerd op de torsieveeras, of een hydraulisch aggregaat dat een staalkabeltrommel aandrijft. Het motorvermogen varieert doorgaans van 1,5 kW tot 5,5 kW, afhankelijk van de afmetingen en het gewicht van de deur.

Afdichtingscomponenten: Weerbestendige rubberen strips zijn rond de omtrek van het deurpaneel geïnstalleerd, terwijl een opblaasbare (airbagachtige) afdichting aan de onderkant in gesloten toestand tegen de vloer wordt gedrukt, waardoor luchtconvectie en het binnendringen van stof wordt voorkomen.

Bedieningskast: integreert een motorcontroller, frequentieregelaar (VFD), veiligheidsrelais en signaalinterfaces; ondersteunt lokale drukknopbediening, afstandsbediening, sensoren en communicatie op afstand.

Werkingsprincipe

De motor drijft de rotatie van de trommel aan en trekt het deurpaneel via staalkabels of kettingen omhoog langs de rails. Tijdens de afdaling gaat de deur soepel omlaag door motoromkering of zwaartekracht. De deur kan op elke hoogte worden gestopt, waarbij de nauwkeurige positionering wordt geregeld door eindschakelaars of encoders.

Hoofdtypen en selectiegids

Gebaseerd op verschillende toepassingsscenario's en klantvereisten,Verticale liftdeurenkan worden ingedeeld in de volgende typen:

Standaard maatbereik

• Deurbreedte:≤8.000 mm (aangepaste formaten beschikbaar voor speciale toepassingen)
• Deurhoogte:≤6.000 mm (grotere openingen vereisen sectieheffen of gecombineerde oplossingen)
• Maximaal gewicht van één paneel:Ongeveer. 1.500 kg (gebalanceerd door contragewichtsysteem of robuuste torsieveren)

Installatievoorwaarden en technische vereisten

Verticale liftdeurheeft specifieke eisen voor bouwconstructies en installatievoorwaarden. Deze factoren moeten vooraf worden bevestigd tijdens de bouwplanning of renovatiefase.

Minimale vrije ruimte:

Muurdiepte aan beide zijden van de opening:

Draagvermogen boven de deuropening:

Vereisten voor vloervlakheid:

Voedingsvereisten:

Professioneel siteonderzoek door Lynxcool:

Lynxcool biedt professionele installatiebeoordelingsdiensten met behulp van laserafstandsmeters, muurscanners en precisieniveaus om de omstandigheden ter plaatse nauwkeurig te evalueren. A"Deuropening installatieconditiebevestigingsrapport"wordt na inspectie verstrekt. Als de bestaande omstandigheden niet aan de eisen voldoen, kan Lynxcool structurele aanpassingsadviezen en technische oplossingen bieden.

Besturingssystemen en optionele accessoires

Standaard besturingsconfiguratie:

Lokale bedieningskast (Start/Stop/Noodstopknoppen, statusindicatielampjes)

Draagbare draadloze afstandsbediening (effectief bereik ≥30m)

Mechanische eindschakelaars (bovenste en onderste eindposities)

Aanpasbare opties:

Variabele frequentieaandrijving (VFD): Maakt soepel starten/stoppen mogelijk, vermindert mechanische schokken en maakt instelbare hefsnelheden mogelijk (doorgaans 0,15–0,3 m/s)

Sensorgebaseerde besturing: geomagnetische inductielussen, microgolfradar, infrarood veiligheidsstralen

Vergrendelingsinterface: Signaaluitgang met droog contact voor vergrendeling met apparatuur zoals transportbanden, hefplatforms of luchtgordijnen

Bewaking op afstand: uploadt de deurstatus naar een cloudplatform via 4G- of Wi-Fi-modules, waardoor monitoring via mobiele apps en alarmmeldingen mogelijk wordt

"Door-in-door" (loopdeur): een kleine toegangsdeur geïntegreerd in het hoofddeurpaneel voor voetgangersdoorgang, waardoor de frequentie waarmee de hoofddeur wordt geopend wordt verminderd

Onderhoud en after-sales service

Routineonderhoud:
Een halfjaarlijkse inspectie wordt aanbevolen om de slijtage van de staalkabel, de uitlijning van de geleidingsrails en de vastheid van de bouten te controleren. Afdichtingsstrips moeten regelmatig worden gereinigd en behandeld met beschermende middelen. Lagers en kettingen moeten jaarlijks worden gesmeerd om een ​​soepele werking te behouden.

Ondersteuning voor probleemoplossing:
Veelvoorkomende problemen zoals weerstand tegen deurbewegingen, oververhitting van de motor en storingen in de afstandsbediening worden ondersteund door snelle diagnoseprocedures en technische begeleiding op afstand.

Garantiebeleid:

• Deurstructuur:2 jaar garantie
• Elektrische componenten (motor, controller, sensoren):1 jaar garantie
• Slijtageonderdelen (afdichtingsstrips, rollen): Vervangingssteun met voorkeursprijs

Hulpdienst:
Lynxcool biedt snelle responsdiensten in grote binnenlandse steden, waarbij ondersteuning ter plaatse beschikbaar is48 uur. Er worden noodreparaties of tijdelijke afdichtingsoplossingen geboden om de operationele stilstand tot een minimum te beperken.

Waarom kiezen voor een Lynxcool verticale liftdeur

Lynxcool is niet alleen een fabrikant van industriële deuren, maar ook een technische dienstverlener gespecialiseerd in koelsystemen en koelketenfaciliteiten. Kiezen voor Lynxcool Verticale Liftdeur betekent het ontvangen van:

Geïntegreerde technische oplossingen:
Het deurontwerp wordt afgestemd op isolatiesystemen voor koude opslag, koelapparatuur en logistieke activiteiten om compatibiliteitsproblemen tijdens installatie en gebruik te voorkomen.

Gekwalificeerde installatiemogelijkheden:
Met professionele mechanische en elektrische installatiekwalificaties enGC2-certificering voor installatie van drukpijpleidingenLynxcool zorgt voor een conforme constructie en vermindert acceptatierisico's.

Uitgebreide projectervaring:
Na honderden industriële deurprojecten te hebben voltooid, begrijpt Lynxcool de technische normen en operationele vereisten van de voedselverwerkende, farmaceutische en logistieke industrie.

Gelokaliseerde serviceondersteuning:
Ondersteund door het hoofdkantoor in Qingdao biedt Lynxcool volledige levenscyclusdiensten, inclusief inspectie ter plaatse, ontwerp op maat, installatie, onderhoud en technische ondersteuning.

Veelgestelde vragen (FAQ) over verticale liftdeuren

1. Wat is een verticale liftdeur?

A Verticale liftdeuris een industrieel deursysteem waarbij het deurpaneel verticaal langs rechte, aan de muur gemonteerde rails beweegt en bij volledige opening direct boven de deuropening parkeert.

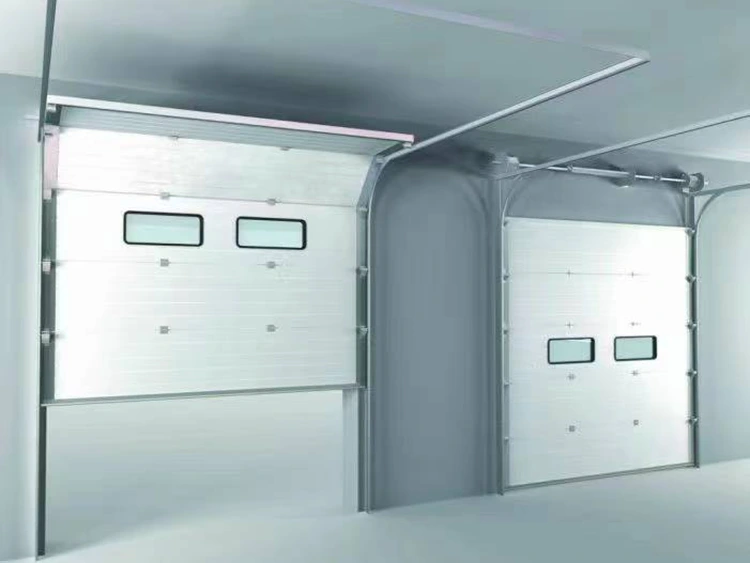

In tegenstelling tot traditionele sectionaal-overheaddeuren vereisen verticale liftdeuren geen gebogen of horizontale railsecties. Er zijn geen hangende componenten onder het plafond, waardoor de bovenruimte volledig kan worden benut voor het installeren van transportsystemen, verlichting, ventilatiekanalen, brugkranen en andere apparatuur.

2. Wat is het verschil tussen een verticale liftdeur en een hoogliftdeur?

Beide deursystemen zijn ontworpen voor gebouwen met hoge plafonds, maar hun railconfiguraties zijn verschillend:

In eenvoudige bewoordingen: eenHigh-Lift Door is een compromisoplossing, terwijl eenVerticale liftdeur zorgt voor maximaal gebruik van de overheadruimte.

3. Waar worden verticale liftdeuren vaak gebruikt?

Vanwege hun hoge ruimte-efficiëntie, uitstekende afdichtingsprestaties en geschiktheid voor veeleisende omgevingen worden verticale liftdeuren veel gebruikt in:

• Koudeketenfaciliteiten, waaronder koelkamers en vriesmagazijnen
• Voedselverwerkende fabrieken en centrale keukens
• Logistieke distributiecentra en laadkades
• Autoreparatiewerkplaatsen en campergarages
• Brandweerkazernes en speciale voertuiggarages
• Industriële gebouwen waarvoor bovenloopkranen of hangende uitrusting nodig zijn

4. Hoeveel ruimte is er nodig voor het installeren van een verticale liftdeur?

De belangrijkste vereiste is dat de vrije hoofdruimte boven de deuropening:

Deuropeningshoogte + minimaal 500 mm

Voorbeeld:
Voor een deuropening met een hoogte van4 meter, zou het gebouw op zijn minst moeten bieden4,5 meter vrije ruimte boven het hoofd.

Aanvullende installatievereisten zijn onder meer:

• Minimum300 mm wandruimte aan elke kantvoor geleiderails en beugels
• Afwijking van vloerniveau binnen±3mmom een ​​goede bodemafdichting te garanderen

Voordat u met de installatie begint, wordt een professioneel locatieonderzoek aanbevolen om te bevestigen of de gebouwconstructie aan de eisen voldoet.

5. Welke veiligheidsbeschermingssystemen zijn voorzien op verticale liftdeuren?

Standaard veiligheidsconfiguraties omvatten:

Anti-val remapparaat:
Vergrendelt het deurpaneel automatisch bij een kabel- of kettingbreuk, waardoor onbedoeld vallen wordt voorkomen.

Obstakeldetectie en automatische omkering:
Een pneumatische detectierand of foto-elektrische veiligheidsrand aan de onderkant detecteert obstakels en stopt onmiddellijk de deurbeweging en keert deze om.

Handmatige bediening in noodgevallen:
Een handmatig zwengel- of kettingtakelsysteem maakt bediening tijdens stroomuitval mogelijk.

Dubbele limietbescherming:
Mechanische en elektronische eindschakelaars werken samen om overbelasting te voorkomen.

Deze veiligheidssystemen zorgen voor een betrouwbare werking onder verschillende onverwachte omstandigheden.

6. Hoe moet een verticale liftdeur worden onderhouden?

Aanbevolen onderhoudsprocedures zijn onder meer:

• Verwijder regelmatig stof en vreemde voorwerpen van de geleiderails om de rails schoon te houden
• Controleer de slijtage en spanning van de staalkabel elke drie maanden
• Smeer lagers, rollen, kettingen en andere bewegende onderdelen elke zes maanden
• Inspecteer de afdichtingsstrips regelmatig en vervang verouderde onderdelen indien nodig
• Voer een handmatige balanstest uit: schakel de stroom uit en til de deur half op; de deur moet stabiel blijven zonder te vallen of op te stijgen

Goed onderhoud helpt de levensduur te verlengen en onverwachte stilstand te verminderen.

7. Wat zijn veelvoorkomende problemen en oplossingen met verticale liftdeuren?

Bij complexe storingen moet contact worden opgenomen met professionele servicetechnici voor inspectie en reparatie.

8. Hoe kan ik een op maat gemaakte verticale liftdeuroplossing en offerte krijgen?

Lynxcool biedt volledige projectondersteuning, waaronder:

• Inspectie ter plaatse
• Oplossing ontwerp
• Productie van apparatuur
• Installatie en inbedrijfstelling
• Dienst na verkoop

Om een ​​voorstel en offerte op maat te ontvangen, dient u het volgende op te geven:

• Afmetingen deuropening (breedte x hoogte)
• Locatiefoto's of bouwkundige tekeningen
• Bedrijfsomstandigheden (temperatuur, reinheidseisen, etc.)
• Speciale eisen (explosieveilig ontwerp, roestvrijstalen constructie, geïntegreerde besturingssystemen, etc.)

Het technische team van Lynxcool evalueert uw projectvereisten en biedt een geschikte verticale liftdeuroplossing.
