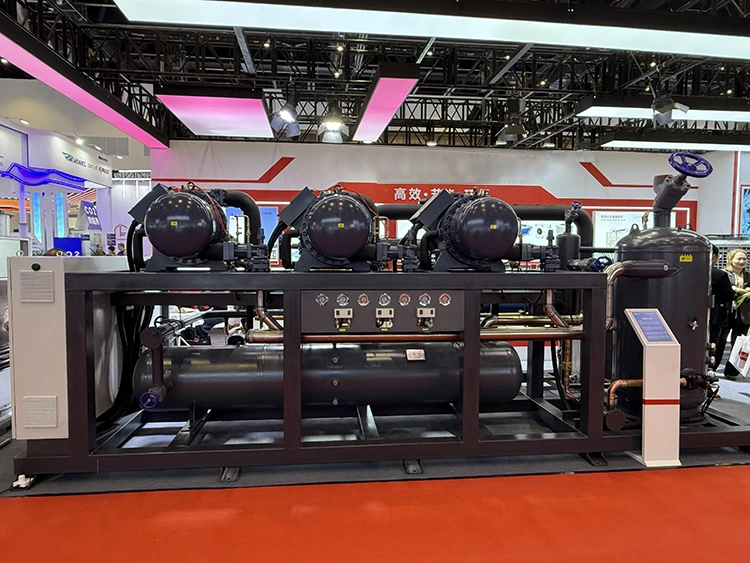

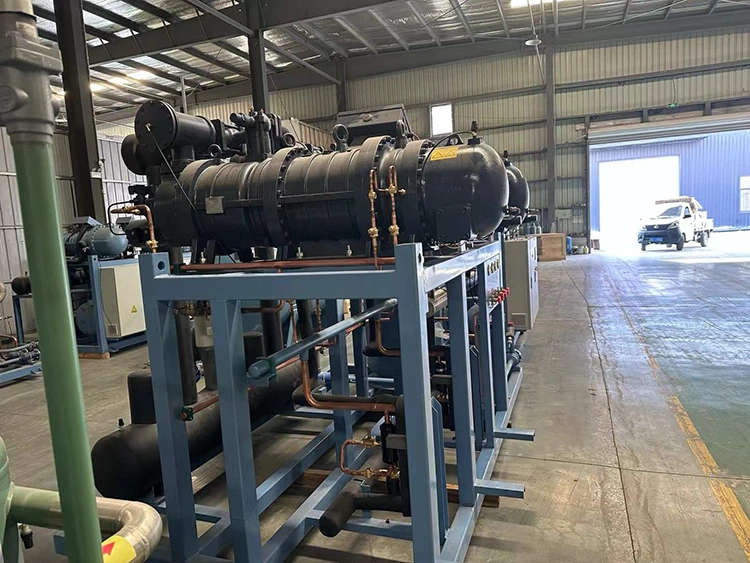

Lynxcool produceert semi-hermetische tweetraps schroefcompressorunits voor industriële en commerciële koelsystemen die een stabiele werking bij lage temperaturen vereisen. De unit combineert semi-hermetische schroefcompressietechnologie met tweetrapscompressie en een geïntegreerde economizer om de koelefficiëntie te verbeteren en betrouwbare prestaties te behouden bij lage verdampingstemperaturen.

Deze in de fabriek gemonteerde koelunit is ontworpen voor koude opslag, voedselverwerking, het invriezen van zeevruchten, farmaceutische magazijnen en industriële proceskoeling en werkt bij verdampingstemperaturen tot -50°C. Door de semi-hermetische structuur zijn externe asafdichtingen niet meer nodig, waardoor het risico op lekkage van koelmiddel wordt verminderd en routineonderhoud wordt vereenvoudigd.

Met een op een skid gemonteerde montage, PLC-gebaseerde besturing en flexibele capaciteitsregeling ondersteunt de unit snelle installatie, automatische bediening en systeemuitbreiding voor verschillende koelvereisten.

Assortiment

Werkingsprincipe van semi-hermetische tweetraps schroefkoelcompressoreenheid

De semi-hermetische tweetraps schroefcompressoreenheid werkt door het koelmiddel te comprimeren via twee schroefcompressietrappen om efficiënte koeling te bereiken onder bedrijfsomstandigheden bij lage temperaturen. De koelcyclus begint wanneer koudemiddeldamp onder lage druk de eerste compressietrap binnengaat, waar de dubbele schroefrotoren het koelmiddel comprimeren tot een middendrukniveau.

Na tussentijdse compressie passeert het koelmiddel het ingebouwde economisersysteem, waar extra koelmiddelinjectie de koelmiddelstroom verbetert en de koelefficiëntie verhoogt. De tweede compressietrap verhoogt de koelmiddeldruk verder voordat het hogedrukgas de condensor binnengaat voor warmteafvoer.

Tijdens bedrijf wordt de semi-hermetische motor gekoeld door koelgas aan te zuigen, waardoor een stabiele motortemperatuur wordt gehandhaafd en de behoefte aan extra koelcomponenten wordt verminderd. Het PLC-besturingssysteem bewaakt voortdurend de bedrijfsparameters en past de compressorcapaciteit aan de koelvraag aan, waardoor een stabiele temperatuurregeling en een efficiënt energieverbruik worden gegarandeerd.

Vergeleken met traditionele eentraps schroefcompressoren verlaagt het tweetraps compressieproces de perstemperatuur, verbetert het de prestaties bij hoge compressieverhoudingen en maakt het een betrouwbare werking mogelijk in toepassingen die verdampingstemperaturen tot -50°C vereisen.

Belangrijkste kenmerken

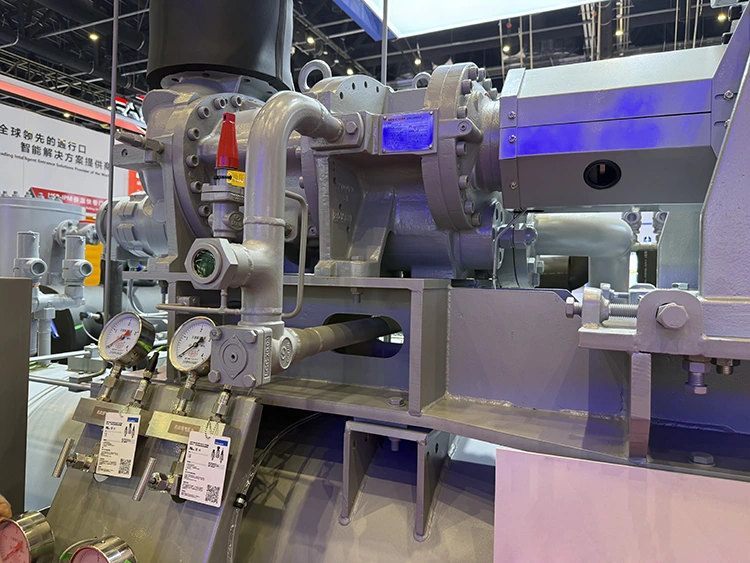

Semi-hermetische schroefcompressorstructuur

Het semi-hermetische ontwerp integreert de motor en de compressor in een afgedichte behuizing, waarbij de externe asafdichting wordt verwijderd die gewoonlijk wordt gebruikt in open-type compressoren. Deze structuur vermindert potentiële lekkagepunten van koelmiddel en beschermt interne componenten tegen externe verontreiniging.

De motor wordt tijdens bedrijf gekoeld door middel van zuiggas, waardoor stabiele prestaties mogelijk zijn zonder extra motorkoelapparatuur. Gecombineerd met IP54-bescherming is de compressorunit geschikt voor continu gebruik in industriële koelomgevingen.

Tweetraps compressietechnologie

Het tweetraps compressiesysteem verdeelt de totale drukverhouding in twee compressietrappen, waardoor de werklast van elke trap wordt verminderd en de bedrijfsstabiliteit onder lage temperaturen wordt verbeterd.

Dit ontwerp verlaagt de perstemperatuur, vermindert de thermische belasting van compressoronderdelen en zorgt voor een efficiënte werking wanneer de verdampingstemperatuur -50°C bereikt. Het is met name geschikt voor diepvriestoepassingen, de verwerking van zeevruchten en opslagtoepassingen bij lage temperaturen, waarbij eentrapssystemen efficiëntieverlies kunnen ondervinden.

Ingebouwd Economizer-systeem

De geïntegreerde economiser verbetert de prestaties van de koelcyclus door koelmiddel op middendruk in het compressieproces te injecteren. Dit verhoogt de koelmiddelcirculatie en verbetert de koelcapaciteit onder bedrijfsomstandigheden bij lage temperaturen.

Vergeleken met conventionele systemen zonder economizer-technologie biedt de unit verbeterde energie-efficiëntie en stabielere prestaties tijdens bedrijf met zware belasting, waardoor de bedrijfskosten op de lange termijn worden verlaagd.

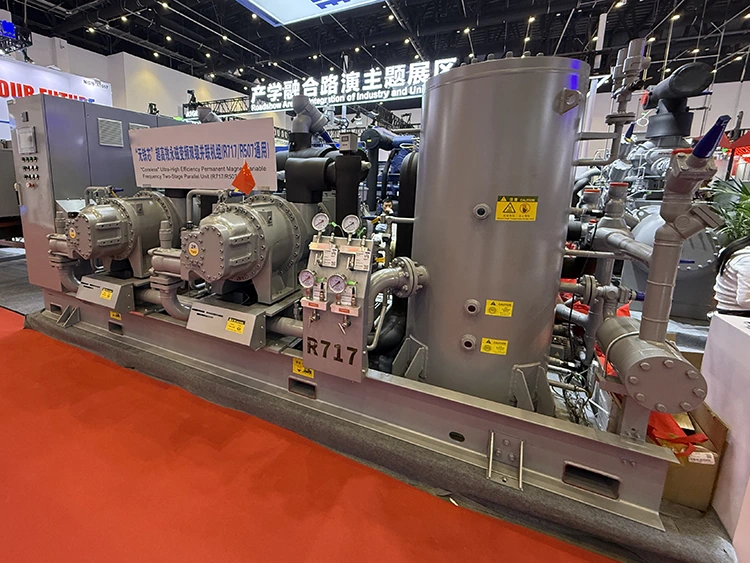

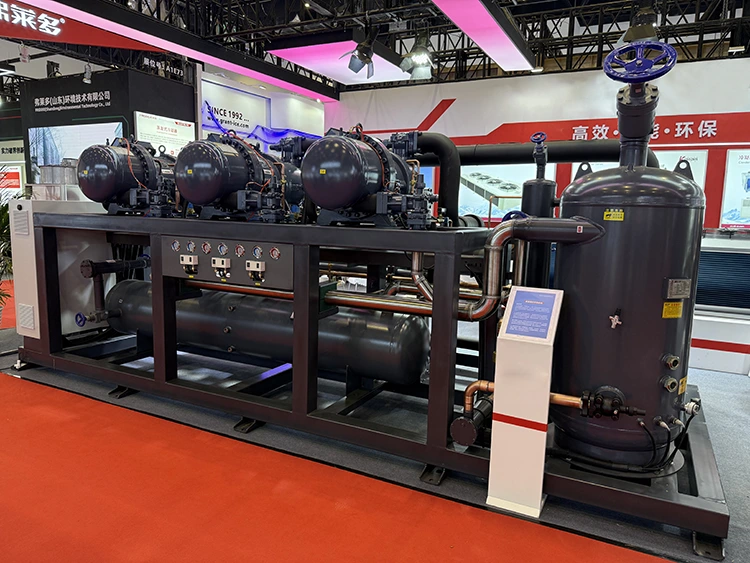

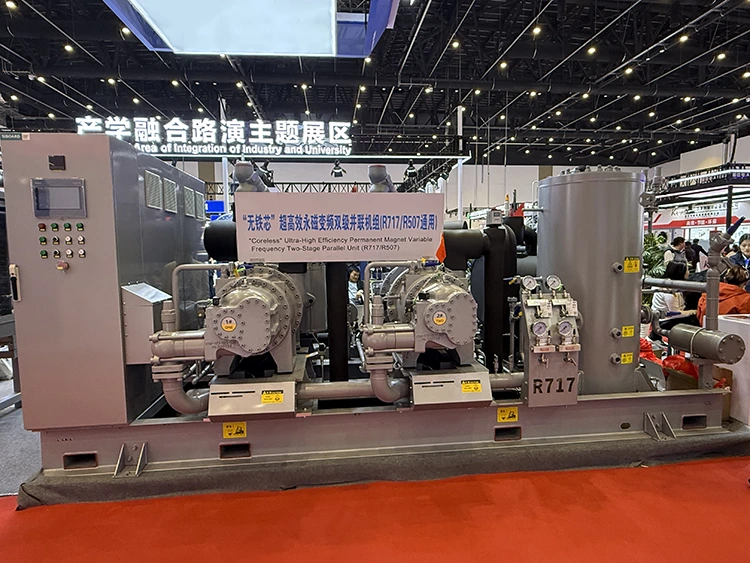

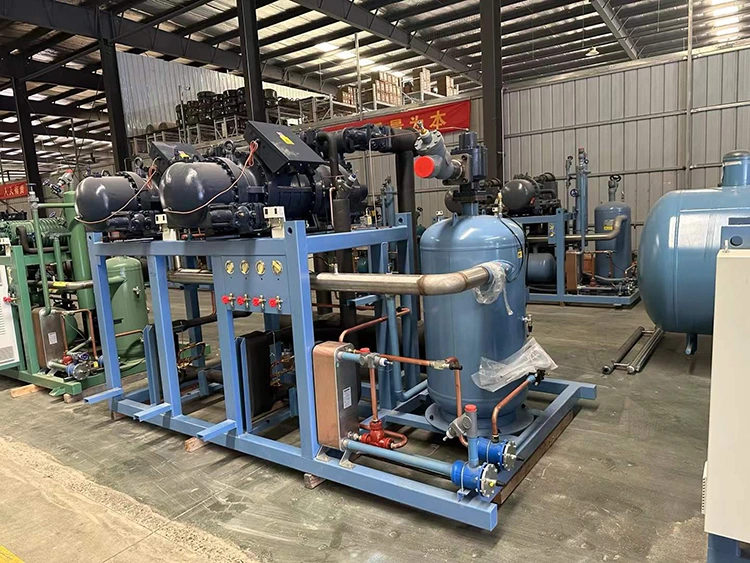

In de fabriek gemonteerd skidontwerp

Alle belangrijke componenten, waaronder de schroefcompressor, olieafscheider, leidingsysteem, kleppen en schakelkast, worden vóór verzending op één skid gemonteerd.

Deze geïntegreerde structuur vermindert het installatiewerk ter plaatse en helpt de inbedrijfstellingstijd te verkorten. Het compacte formaat maakt de unit ook geschikt voor koelruimtes met beperkte installatieruimte of voor retrofitprojecten waarbij vervanging van apparatuur vereist is.

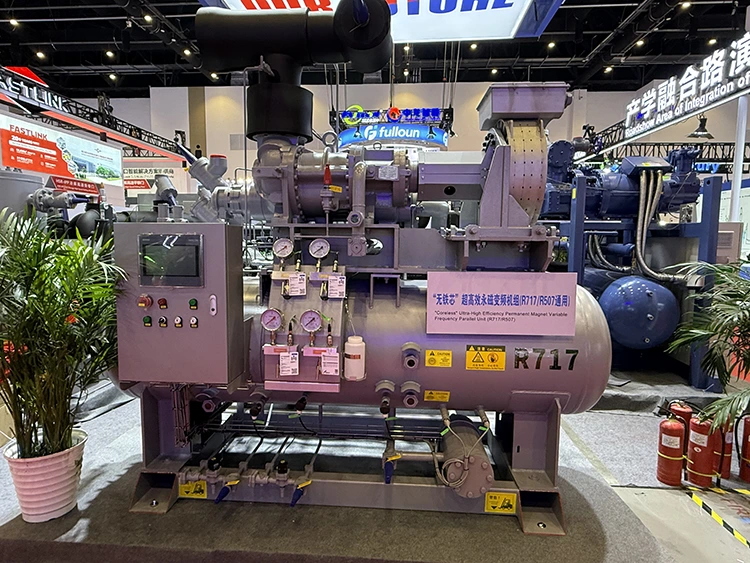

Intelligent PLC-besturingssysteem

De compressorunit is uitgerust met een PLC-gebaseerde automatische besturing en een touchscreen-bedieningsinterface voor eenvoudig systeembeheer.

Het besturingssysteem bewaakt bedrijfsparameters, waaronder druk, temperatuur, compressorstatus en veiligheidsalarmen. Het ondersteunt automatische capaciteitsaanpassing, communicatie op afstand en integratie met koelbeheersystemen via standaard communicatieprotocollen.

Flexibele koudemiddelcompatibiliteit

De unit ondersteunt meerdere koelmiddelen om te voldoen aan verschillende regionale vereisten en koelsysteemontwerpen. Beschikbare koudemiddelen zijn onder meer R134a, R404A, R507A en R449A, waarbij aangepaste configuraties beschikbaar zijn voor specifieke projectvereisten.

Dankzij deze flexibiliteit kan de compressorunit worden toegepast in verschillende commerciële en industriële koelomgevingen.

Technische parameters

De details van de semi-hermetische tweetraps schroefkoelcompressoreenheid zijn als volgt:

Parameter	Specificatie
Compressortype	Semi-hermetische dubbelschroefcompressor
Compressiemethode	Tweetrapscompressie met economizer-injectie
Koelcapaciteit	30 kW - 800 kW
Verdampingstemperatuur	-20°C tot -50°C
Condensatietemperatuur	+30°C tot +45°C
Capaciteitsregeling	25% - 100% traploze aanpassing
Koelmiddel	R134a / R404A / R507A / R449A
Motorkoeling	Zuiggaskoeling
Motorspanning	380V / 3 fasen / 50Hz
Optionele spanning	460V / 60Hz
Beschermingsniveau	IP54
Controlesysteem	PLC + Touchscreen-HMI
COP-bereik	2,0 - 2,8
Geluidsniveau	≤78 dB(A) op 1 meter

Toepassingen

Koude opslag en voedselverwerking

De compressorunit levert stabiele koelprestaties voor koelruimtes, distributiemagazijnen, pluimveeverwerking, vleesproductie en invriesfaciliteiten voor zeevruchten. Het werkingsvermogen bij lage temperaturen helpt bij het handhaven van consistente koelomstandigheden tijdens continue productie.

Farmaceutische koeling

Voor farmaceutische opslag en temperatuurgevoelige producten biedt de unit betrouwbare koelregeling met automatische bewakingsfuncties om stabiele bedrijfsomstandigheden te handhaven en temperatuurschommelingen te verminderen.

Industriële proceskoeling

Het systeem is geschikt voor industriële toepassingen, waaronder chemische verwerking, elektronicaproductie, textielproductie en andere processen die continue temperatuurregeling en betrouwbare koelprestaties vereisen.

Energie-efficiëntie en operationele voordelen

De tweetraps compressiestructuur verbetert de efficiëntie onder omstandigheden met een hoge compressieverhouding door de drukbelasting van elke compressietrap te verminderen. Een lagere perstemperatuur helpt de thermische stress te verminderen en de levensduur van de compressor te verlengen.

De ingebouwde economiser verhoogt de efficiëntie van de koelcyclus door de circulatie van koelmiddel te verbeteren, terwijl de semi-hermetische structuur het risico op lekkage vermindert in vergelijking met traditionele open-type compressorontwerpen.

De combinatie van efficiënte compressietechnologie, automatische regeling en op een skid gemonteerde integratie helpt klanten het energieverbruik te verminderen en het beheer van de bedrijfsvoering op de lange termijn te vereenvoudigen.

Installatie en onderhoud

Installatievereisten

De in de fabriek gemonteerde skidstructuur vermindert de installatievereisten ter plaatse. Na het positioneren van de unit moeten klanten vooral de aansluitingen van de koelmiddelleidingen, de elektrische bedrading en de inbedrijfstelling van het besturingssysteem voltooien.

Het compacte ontwerp maakt flexibele installatie mogelijk in nieuw gebouwde koelinstallaties, maar ook in bestaande systemen die vervanging van apparatuur of capaciteitsuitbreiding vereisen.

Onderhoudsvereisten

De semi-hermetische structuur vermindert de routinematige onderhoudsvereisten door externe asafdichtingen te elimineren en interne componenten binnen een afgedichte behuizing te beschermen.

Dagelijks onderhoud omvat voornamelijk het controleren van de koelmiddelvulling, het oliepeil, de bedrijfsdruk, temperatuurparameters en PLC-alarmrecords. Gestandaardiseerde componenten vereenvoudigen ook de vervanging van reserveonderdelen en verminderen de stilstandtijd.

Waarom kiezen voor Lynxcool?

Ervaring met industriële koeling

Lynxcool is gespecialiseerd in koelapparatuur voor toepassingen in de koelketen, voedselverwerking en industriële koeling. Het bedrijf ontwikkelt compressorunits op basis van verschillende temperatuurvereisten, koelcapaciteiten en bedrijfsomgevingen.

Technische ondersteuning vóór levering

Lynxcool biedt technische ondersteuning, waaronder de selectie van koelsystemen, berekening van de koelcapaciteit, configuratie van apparatuur, installatietekeningen en bedieningsaanbevelingen om klanten te helpen bij het selecteren van geschikte oplossingen.

Fabrieksmontage en testen

Elke compressoreenheid wordt vóór verzending gemonteerd en geïnspecteerd. Testprocedures omvatten controles van de werking van de compressor, verificatie van het besturingssysteem, testen van de veiligheidsbescherming en bevestiging van bedrijfsparameters.

Op maat gemaakte koeloplossingen

Lynxcool ondersteunt aanpassing van de compressorcapaciteit, koelmiddelconfiguratie, besturingssystemen en apparatuurindeling volgens specifieke projectvereisten.

Wereldwijde serviceondersteuning

Technisch advies, ondersteuning voor reserveonderdelen en probleemoplossingsdiensten op afstand zijn beschikbaar om internationale klanten te helpen de stabiele werking van het koelsysteem te behouden.

Veelgestelde vragen

Wat is een semi-hermetische tweetraps schroefkoelcompressoreenheid?

Een semi-hermetische tweetraps schroefkoelcompressoreenheid combineert een afgedichte schroefcompressorstructuur met tweetraps compressietechnologie. Het is ontworpen voor koelsystemen die een stabiele werking vereisen bij lage verdampingstemperaturen en hoge compressieverhoudingen.

Wat zijn de voordelen van tweetrapscompressie?

Tweetrapscompressie vermindert de drukverhouding die door elke compressietrap wordt gehanteerd, waardoor de perstemperatuur wordt verlaagd en de efficiëntie wordt verbeterd tijdens werking bij lage temperaturen. Het is geschikt voor toepassingen zoals vriessystemen en koelopslag.

Welk temperatuurbereik kan deze compressorunit bereiken?

De unit kan werken bij verdampingstemperaturen van -20°C tot -50°C, afhankelijk van de koelmiddelkeuze, systeemconfiguratie en bedrijfsomstandigheden.

Welke koudemiddelen zijn beschikbaar?

Standaard koudemiddelopties zijn R134a, R404A, R507A en R449A. Aangepaste koelmiddelconfiguraties kunnen worden geleverd volgens de projectvereisten.

Welke industrieën gebruiken deze koelunit?

Het wordt veel gebruikt in de voedselverwerking, het invriezen van zeevruchten, koude opslag, farmaceutische koeling, chemische koeling en industriële proceskoeling.

Vereist de unit een ingewikkelde installatie?

Het op een skid gemonteerde ontwerp integreert de belangrijkste componenten vóór levering, waardoor het leidingwerk ter plaatse wordt verminderd en de installatie en inbedrijfstelling worden vereenvoudigd.

Hoe vermindert het semi-hermetische ontwerp het onderhoud?

De afgedichte structuur elimineert externe asafdichtingen en vermindert het risico op lekkage van koelmiddel, waardoor de onderhoudsfrequentie tijdens langdurig gebruik wordt verlaagd.

Kan het koelvermogen worden aangepast?

Ja. De unit ondersteunt een traploze capaciteitsregeling van 25%-100%, waardoor het koelvermogen kan worden aangepast aan verschillende belastingsvereisten.
