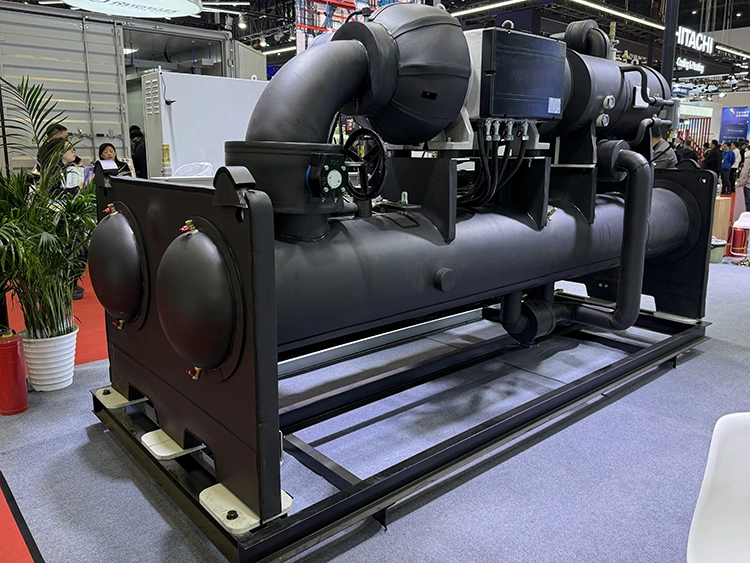

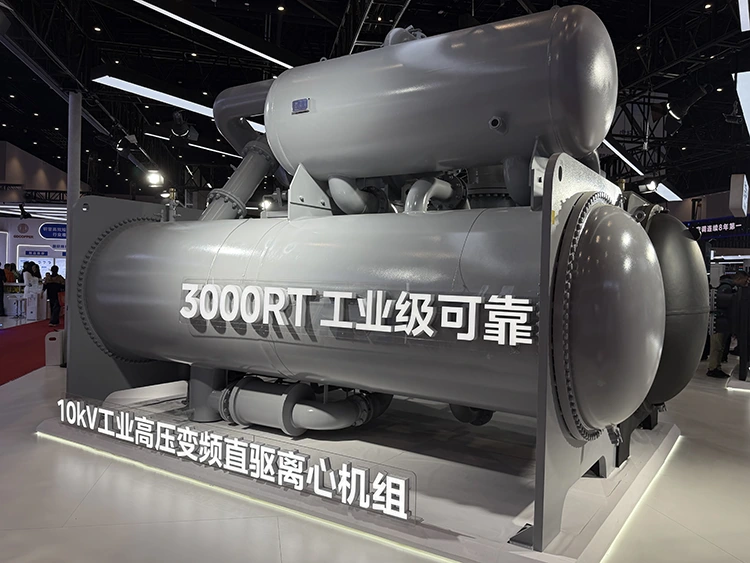

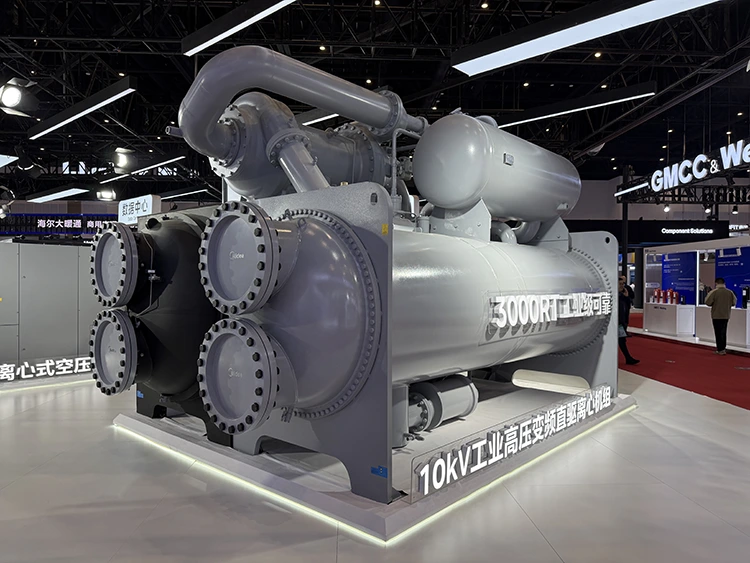

Centrifugale koeleenheid met magnetische levitatie

Binnen het koeloplossingenportfolio van Lynxcool wordt de Magnetic Levitation Centrifugal Chiller Unit niet als zelfstandig standaardproduct geleverd. In plaats daarvan dient het als een kernkoelbronmodule binnen een geïntegreerd koelsysteem. Op basis van de koelbelastingvereisten van het project, jaarlijkse belastingsvariaties, koelwatercondities en configuratie van terminalapparatuur, biedt Lynxcool complete systeemengineering, inclusief koelmachineselectie, leidingontwerp, hydraulische berekening en ontwikkeling van regelstrategieën.

De uiteindelijke waarde die aan klanten wordt geleverd, komt voort uit zowel de technische prestaties van de koelmachine zelf als de ervaring van Lynxcool op het gebied van koelsysteemtechniek en projectimplementatie.

Compressorstructuur: magnetisch lager en synchrone motor met permanente magneet

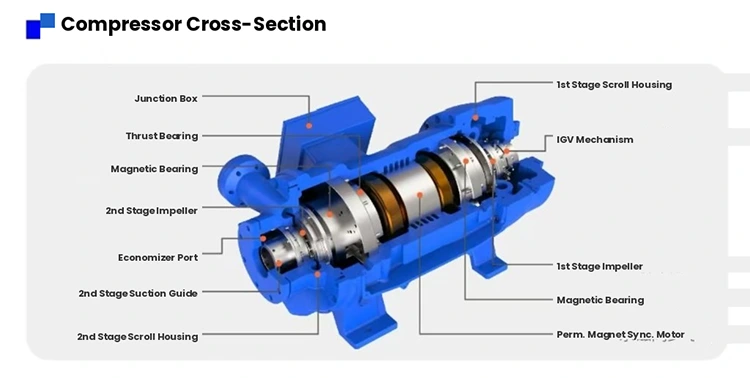

De compressor is het kernonderdeel van de centrifugaalkoelmachine. De centrifugaalcompressor met magnetische levitatie maakt gebruik van een actief magnetisch lagersysteem, dat de rotor tijdens bedrijf door middel van elektromagnetische kracht in de middenpositie ophangt. Omdat er geen fysiek contact is tussen de rotor en de stator, wordt mechanische wrijving tussen roterende componenten geëlimineerd.

Het magnetische lagersysteem maakt gebruik van verplaatsingssensoren om de rotorpositie in realtime te bewaken. De controller past de stroom aan die door elektromagnetische spoelen vloeit op basis van sensorfeedback, waardoor de rotor tijdens bedrijf binnen de ontworpen levitatiespeling blijft.

De compressor wordt aangedreven door een synchrone permanentmagneetmotor (PMSM). Permanente magneten zijn ingebed in de rotor en het roterende magnetische veld dat wordt gegenereerd door de bekrachtigde stator drijft de rotor rechtstreeks aan. De motor en waaier zijn verbonden via een directe coaxiale structuur, waardoor traditionele snelheidsverhogende tandwielen en koppelingen overbodig zijn.

Door de transmissiestructuur te vereenvoudigen wordt het aantal mechanisch bewegende delen verminderd, terwijl mechanische verliezen, trillingen en bedrijfsgeluiden veroorzaakt door tandwieloverbrenging worden vermeden.

De waaier heeft een driedimensionaal stromingsontwerp. Door middel van computationele vloeistofdynamica (CFD)-optimalisatie zijn het bladprofiel en de stroomkanaalgeometrie ontworpen om de gascompressie-efficiëntie tijdens rotatie op hoge snelheid te verbeteren.

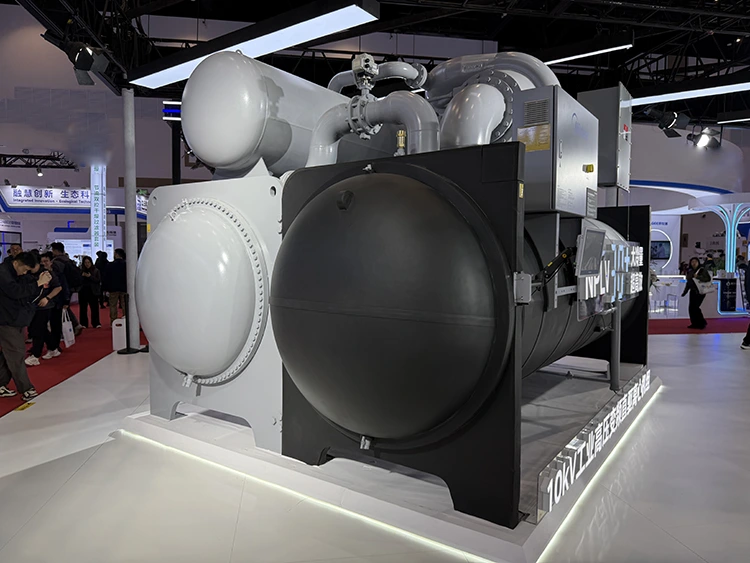

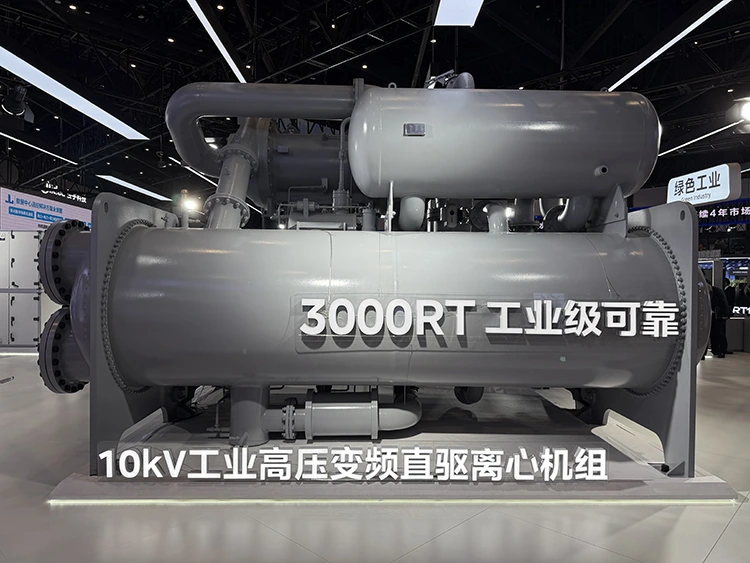

Koelcyclus en warmtewisselingssysteem

De unit maakt gebruik van een dampcompressiekoelcyclus, waarbij het koelmiddel vier processen voltooit binnen een gesloten systeem: compressie, condensatie, expansie en verdamping.

De verdamper heeft een ontwerp van een overstroomde warmtewisselaar of een vallende film-warmtewisselaar. Gekoeld water stroomt in de buizen, terwijl koelmiddel aan de schaalzijde circuleert. Het vloeibare koelmiddel absorbeert warmte van het gekoelde water in de verdampermantel en verdampt in damp, waardoor de temperatuur van het gekoelde water wordt verlaagd tot de vooraf ingestelde waarde.

In de verdamper zijn hoogefficiënte warmteoverdrachtsbuizen geïnstalleerd. Het buitenoppervlak van de buizen is speciaal behandeld om het warmteoverdrachtsoppervlak te vergroten en de prestaties van de kookwarmteoverdracht te verbeteren.

De compressor zuigt koudemiddeldamp aan bij lage temperatuur en lage druk die in de verdamper wordt gegenereerd. Na te zijn gecomprimeerd door de snel roterende waaier, wordt het koelmiddel een gas met hoge temperatuur en hoge druk en komt het in de condensor.

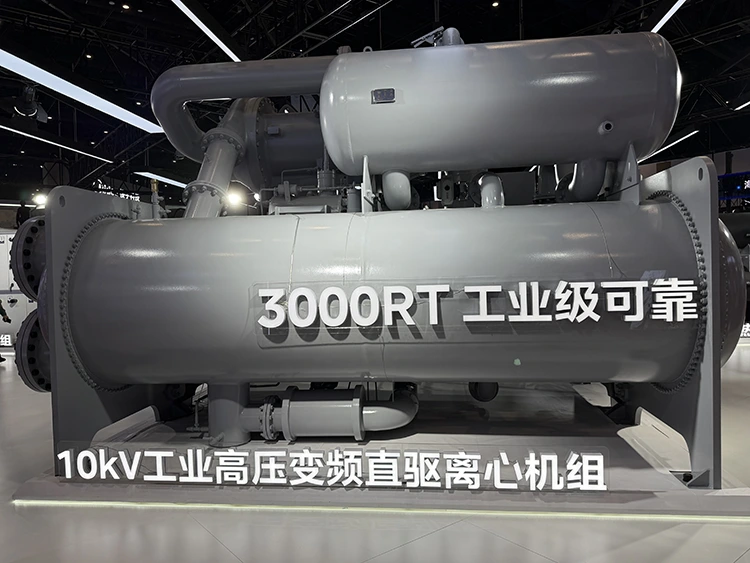

De condensor heeft doorgaans een watergekoelde pijpenbundelstructuur. Koelwater stroomt in de buizen, terwijl koelmiddel condenseert aan de schaalzijde en warmte vrijgeeft, waarbij het verandert van gas onder hoge druk in vloeistof onder hoge druk.

De warmteoverdrachtsbuizen van de condensor zijn ook ontworpen met hoogefficiënte buizen met schroefdraad of verbeterde oppervlaktebuizen om de prestaties van de warmtewisseling te verbeteren en de drukval aan de waterzijde te verminderen.

Het vloeibare koelmiddel onder hoge druk stroomt door het expansieapparaat, zoals een elektronische expansieklep of een vaste opening, waar de druk en de temperatuur worden verlaagd voordat het de verdamper binnengaat. Hiermee is de koelcyclus voltooid.

Belangrijkste technische specificaties

Olievrije werking en efficiëntie van warmteoverdracht

Traditionele schroef- of centrifugaalcompressoren zijn afhankelijk van smeerolie om de wrijving tussen lagers en roterende componenten te verminderen. Tijdens bedrijf kan een bepaalde hoeveelheid olie samen met het koelmiddel in het koelcircuit terechtkomen en door de verdamper en condensor circuleren.

Aan de lagetemperatuurzijde van de verdamper neemt de viscositeit van de smeerolie toe en kan deze zich ophopen op het oppervlak van de warmteoverdrachtsbuizen, waardoor extra thermische weerstand ontstaat. Dit vermindert de verdampingsefficiëntie en beïnvloedt geleidelijk de warmteoverdrachtsprestaties van de koelmachine.

Om de operationele efficiëntie te behouden, vereisen conventionele systemen doorgaans regelmatig onderhoud van olieafscheiders, olieretoursystemen en reiniging van de buizen van de warmtewisselaar.

De magnetische levitatiecompressor werkt zonder smeerolie. Omdat er geen olie in het koelcircuit terechtkomt, blijven de warmteoverdrachtsoppervlakken van de verdamper en condensor schoon tijdens de levensduur van de apparatuur.

Als gevolg hiervan neemt het warmteoverdrachtsvermogen niet geleidelijk af als gevolg van olieverontreiniging. Onder normale bedrijfsomstandigheden kunnen het koelvermogen en de energie-efficiëntieverhouding na meerdere jaren gebruik dicht bij de door de fabriek opgegeven waarden blijven.

Variabele frequentieaandrijving en capaciteitsregeling

De koelmachine maakt gebruik van aandrijftechnologie met variabele frequentie om de compressorsnelheid aan te passen aan de werkelijke koelvraag.

De controller vergelijkt continu de gekoeldwateruitlaattemperatuur met de vooraf ingestelde waarde en past het motortoerental van de compressor aan aan de huidige belastingsbehoefte. Bij gedeeltelijke belasting werkt de motor onder het nominale toerental, waardoor de waaiersnelheid en de compressorcapaciteit afnemen. Het stroomverbruik neemt aanzienlijk af naarmate het toerental wordt verlaagd.

De omvormer integreert PID-regelalgoritmen en belastingvoorspellingsfuncties. Door de snelheid waarmee de temperatuur van het gekoeld water verandert te analyseren, past het besturingssysteem de compressorsnelheid dynamisch aan om veelvuldig starten en stoppen en grote temperatuurschommelingen te voorkomen.

Zodra de gekoeldwatertemperatuur het instelpunt bereikt, kan de unit op een lager snelheidsniveau blijven werken, waardoor een stabiele uitlaatwatertemperatuur behouden blijft en het energieverbruik wordt verminderd.

Vergelijking: SMP-serie versus conventionele centrifugaalkoelers

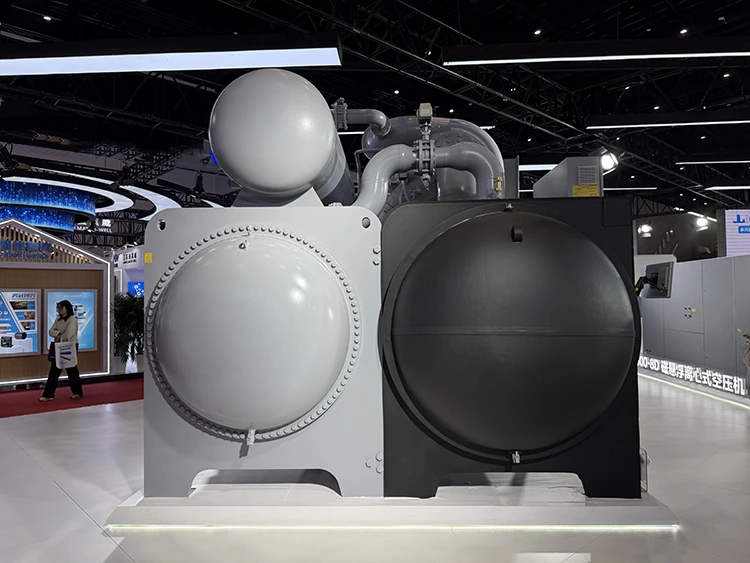

Verdamper- en condensorselectie

Het warmteoverdrachtsoppervlak van de verdamper en condensor heeft rechtstreeks invloed op de koelcapaciteit en de energie-efficiëntie van de koelmachine. Tijdens het projectontwerp selecteert en configureert Lynxcool warmtewisselaars op basis van de in- en uitlaattemperaturen van het gekoeld water van de klant, de koelwateromstandigheden, de waterkwaliteitseisen en vervuilingsfactoren.

Voor toepassingen die hogere inlaatwatertemperaturen of lagere gekoeldwateruitlaattemperaturen vereisen, kan de verdamper worden ontworpen met een groter warmteoverdrachtsoppervlak om een ​​passend temperatuurverschil te behouden tussen de verdampingstemperatuur van het koelmiddel en de gekoeldwateruitlaattemperatuur, doorgaans binnen 4–6℃.

Voor projecten in gebieden met een hoge waterhardheid kunnen de wanddikte van de condensorbuis en de interne watersnelheid worden geoptimaliseerd om kalkvorming te verminderen en corrosierisico's te minimaliseren.

Aan beide uiteinden van de condensorwaterbox zijn reinigingspoorten gereserveerd, waardoor tijdens toekomstig onderhoud gemakkelijk mechanisch of chemisch kan worden gereinigd.

Elektronische expansieklep en koelmiddelstroomregeling

De unit maakt gebruik van een elektronische expansieklep in plaats van traditionele thermische expansiekleppen of apparaten met vaste openingen. Aangedreven door een stappenmotor, kan de naaldpositie van de klep nauwkeurig worden afgesteld om de koelmiddelstroom te regelen.

Het besturingssysteem regelt de openingsgraad van de elektronische expansieklep op basis van real-time bedrijfsparameters, waaronder oververhitting van het koelmiddel aan de verdamperuitlaat, de zuigdruk van de compressor en de perstemperatuur.

Door de koelmiddelstroom voortdurend aan te passen, zorgt het systeem ervoor dat de koelmiddeltoevoer overeenkomt met de huidige koelbelasting, waardoor het warmteoverdrachtsgebied van de verdamper volledig kan worden benut.

Het elektronische expansieventiel zorgt voor een hoge reactiesnelheid en een groot instelbereik. Tijdens het opstarten wordt de koelmiddelstroom geleidelijk verhoogd om het risico te verkleinen dat vloeibaar koelmiddel de compressor binnendringt.

Bij gedeeltelijke belasting behoudt de klep een geschikte openingspositie om stabiele verdampingsomstandigheden en efficiënte warmteoverdrachtsprestaties te garanderen.

Intelligent besturingssysteem

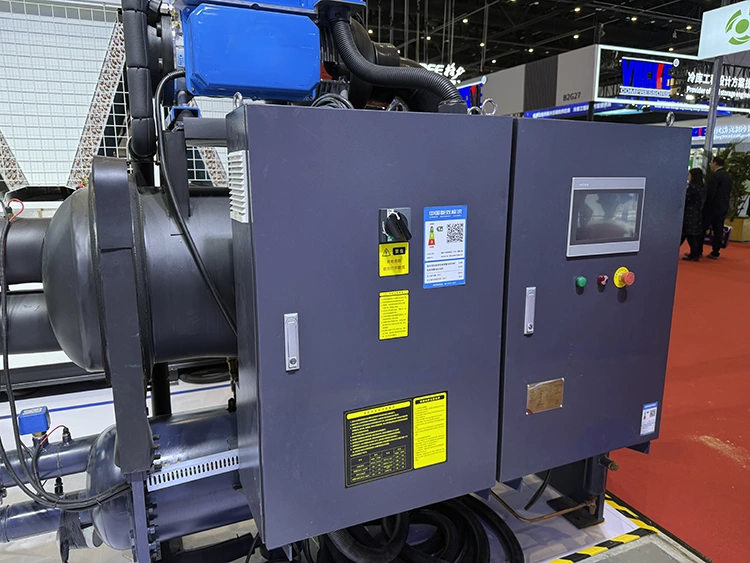

Het koelmachinebesturingssysteem is ontwikkeld op basis van een industrieel PLC-platform en uitgerust met een touchscreen mens-machine-interface (HMI).

De besturingslogica omvat de start- en stopregeling van de compressor, snelheidsregeling, aanpassing van het expansieventiel, vergrendeling van de gekoeldwaterpomp, vorstbeveiliging, hoge- en lagedrukbeveiliging, beveiliging tegen perstemperatuur, overbelastingsbeveiliging, faseverliesbeveiliging en bewaking van de waterstromingsschakelaar.

Bedrijfsparameters worden in realtime weergegeven en geregistreerd via de besturingsinterface, waaronder:

Gekoeld waterinlaat- en uitlaattemperatuur

Koelwaterinlaat- en uitlaattemperatuur

Verdampingsdruk

Condenserende druk

Uitblaastemperatuur

Motorstroom

Lagerspeling

Lagertemperatuur

Trillingswaarde

Compressorsnelheid

Bedrijfsuren

Het besturingssysteem ondersteunt standaard communicatieprotocollen, waaronder Modbus RTU en optioneel Modbus TCP/IP. Het kan gegevens uitwisselen met gebouwautomatiseringssystemen (BAS) of fabrieksenergiebeheersystemen (EMS).

Bewaking op afstand kan worden bereikt via bekabelde netwerken of draadloze 4G-modules. Bedieningspersoneel kan de status van de apparatuur op afstand controleren, foutalarmen ontvangen en bedrijfsparameters aanpassen zonder fysiek aanwezig te zijn op de locatie van de apparatuur.

Aanpassingsvermogen en werkingsbereik van het koelwatersysteem

De centrifugale koelmachine met magnetische levitatie heeft een breed werkbereik voor de omstandigheden van de koelwaterinlaattemperatuur. Wanneer de koelwatertemperatuur relatief laag is, zoals tijdens de winter of tussenseizoenen, kan de unit onder een lagere condensatiedruk werken, wat resulteert in een lager energieverbruik van de compressor.

De condensordrukregelfunctie zorgt voor een stabiele werking wanneer de koelwatertemperatuur lager is dan de ontwerpconditie. Het regelsysteem voorkomt een onstabiele werking veroorzaakt door migratie van koelmiddel of een te lage compressieverhouding.

De maximaal toegestane koelwaterinlaattemperatuur bedraagt ​​doorgaans 35–38℃, afhankelijk van het compressormodel en het type koelmiddel.

Het instelbereik van de gekoeldwateruitlaattemperatuur bedraagt ​​doorgaans 5–20℃. Voor standaard airconditioningtoepassingen is de typische gekoeldwaterconditie 7℃ uitlaatwater en 12℃ retourwater. Voor industriële proceskoeling kan de uitlaattemperatuur worden aangepast aan de procesvereisten, doorgaans binnen het bereik van 5–10 ℃.

Overspanningsbeheersing en operationele stabiliteit

Centrifugaalcompressoren kunnen last krijgen van piekomstandigheden bij lage belasting of hoge condensatiedruk. Een piek treedt op wanneer de luchtstroom bij de uitlaat van het rotorblad omkeert, waardoor drukschommelingen en een onstabiele werking van de compressor ontstaan. In ernstige gevallen kan een continue stroomstoot de waaier beschadigen.

De centrifugaalcompressor met magnetische levitatie maakt gebruik van actieve regeltechnologie om overspanning te voorkomen. De controller bewaakt continu de bedrijfsparameters, waaronder motorstroom, compressorsnelheid, zuigdruk en persdruk.

Wanneer het bedrijfspunt de piekgrens nadert, past het besturingssysteem automatisch de compressorsnelheid of de positie van de inlaatleischoepen (indien aanwezig) aan om de bedrijfsconditie terug naar een stabiel bereik te brengen.

Onder abnormale omstandigheden, zoals een te hoge koelwatertemperatuur of een plotselinge vermindering van de stroming van gekoeld water, geeft de controller prioriteit aan beschermende ontladings- en alarmfuncties om te voorkomen dat de compressor het piekgebied binnendringt.

Modelselectie en prestatiebeoordeling

De standaardselectievoorwaarde voor de koelmachine is gebaseerd op:

Inlaat-/uitlaattemperatuur gekoeld water: 12℃ / 7℃

Koelwaterinlaat-/uitlaattemperatuur: 30℃ / 35℃

Omgevingstemperatuur: 35℃

Onder deze omstandigheden bedraagt ​​het koelvermogen van de unit doorgaans 300 kW tot 2000 kW.

De geïntegreerde deellastwaarde (IPLV) kan 8,0–9,5 bereiken, afhankelijk van het geselecteerde model en de bedrijfsomstandigheden.

De werkelijke koelcapaciteit en energie-efficiëntie variëren afhankelijk van de omstandigheden ter plaatse. Tijdens het selectieproces evalueert Lynxcool projectinformatie, waaronder:

Jaarlijkse gemiddelde natteboltemperatuur op de installatielocatie

Ontwerpparameters voor koeltorens

Jaarlijkse verdeling van de gekoeldwaterbelasting

Bedrijfsschema en belastingskarakteristieken

Deze parameters worden gebruikt om voor elk project de meest geschikte koelmachineconfiguratie te bepalen.

Installatievoorwaarden en vereisten voor de machinekamer

Vergeleken met traditionele schroefkoelmachines stellen centrifugale koelmachines met magnetische levitatie lagere eisen aan de installatiefunderingen.

Door de contactloze magnetische lagerstructuur is de trillingsoverdracht tijdens bedrijf extreem laag. Zowel dynamische als statische belastingen worden verminderd, waardoor de unit geschikt is voor projecten met strenge eisen op het gebied van trillingscontrole.

Door de compacte structuur neemt de unit minder installatieruimte in beslag. Bij dezelfde koelcapaciteit kan de voetafdruk met ongeveer 30% tot 40% worden verkleind in vergelijking met conventionele schroefkoelsystemen.

De aanbevolen vrije hoogte van de machinekamer bedraagt ​​doorgaans 3,5–4,5 meter. Er moet voldoende ruimte voor onderhoud rond de unit worden gereserveerd, en er moet voldoende ruimte zijn aan beide uiteinden van de verdamper en de condensor voor het verwijderen en onderhouden van de warmtewisselaarbuis.

Koelwater- en gekoeldwateraansluitingen maken gebruik van standaard flensaansluitingen. Vóór verzending is de unit gedeeltelijk gevuld met koelmiddel en gevuld met beschermend inert gas. Na installatie wordt het resterende koelmiddel toegevoegd, gevolgd door de inbedrijfstelling van het systeem.

Onderhoudsschema en inspectievereisten

Routinematig onderhoud van centrifugaalkoelers met magnetische levitatie omvat voornamelijk:

Wekelijkse inspectie:

Controleer de temperaturen van het gekoeld water en de koelwaterinlaat/-uitlaat

Controleer het temperatuurverschil tussen het inlaat- en uitlaatwater

Maandelijkse inspectie:

Controleer of de elektrische aansluitingen goed vastzitten

Bekijk de bedieningsgegevens van het touchscreen en de alarmgeschiedenis

Kwartaalinspectie:

Controleer de drukval langs de waterzijden van de verdamper en de condensor

Reinig de warmtewisselaars als de drukval groter is dan 15% van de beginwaarde

Halfjaarlijkse inspectie:

Kalibreer de nauwkeurigheid van de temperatuur- en druksensor

Reinig de gekoeldwaterfilters

Jaarlijkse inspectie:

Vervang gekoeld water en koelwater indien nodig

Voer waterkwaliteitstesten uit

Controleer de verouderingstoestand van elektrische componenten

Het magnetische lagersysteem vereist geen regelmatige olievervanging of smering. De lagerpositie en bedrijfsstatus worden continu bewaakt door de controller. Als zich abnormale omstandigheden voordoen, genereert het systeem een ​​alarm en kunnen professionele technici een diagnose uitvoeren met behulp van speciale servicetools.

Typische toepassingsscenario's

Datacenterkoeling

Datacenters zijn het hele jaar door continu in bedrijf en vereisen stabiele koelprestaties met strenge eisen op het gebied van energie-efficiëntie.

De centrifugale koelmachine met magnetische levitatie is geschikt voor koelsystemen in datacenters vanwege het hoge rendement onder deellast. De operationele kenmerken komen overeen met de variabele belastingspatronen van IT-apparatuur, waardoor het jaarlijkse energieverbruik voor koeling wordt verminderd en de algehele energieprestaties van het datacenter worden verbeterd.

Farmaceutische en biotechnologische productie

Farmaceutische productieruimtes vereisen een nauwkeurige regeling van de gekoeldwatertemperatuur en een betrouwbare, continue werking.

De centrifugaalkoeler met magnetische levitatie kan de nauwkeurigheid van de temperatuurregeling van de gekoeldwateruitlaat binnen ± 0,5 ℃ handhaven. Het besturingssysteem ondersteunt configuraties met meerdere units, inclusief stand-by-werking en gecoördineerde besturingslogica, om de systeembetrouwbaarheid voor kritische productieomgevingen te verbeteren.

Voedselverwerking en koudeketenlogistiek

Voedselverwerkingsfaciliteiten en koelopslagplaatsen vereisen vaak koelsystemen die over meerdere temperatuurbereiken werken.

Gecombineerd met Lynxcool's ontwerpmogelijkheden voor koelsystemen, inclusief verdamper-, condensor- en luchtkoelerselectie, kan de Magnetic Levitation Centrifugal Chiller Unit worden geïntegreerd in koelsystemen met meerdere temperaturen.

Voor grote logistieke centra met koelketens helpt het lage bedrijfsgeluid van de unit de impact op het magazijnpersoneel en de dagelijkse activiteiten te verminderen.

Kunststof- en rubberverwerking

Spuitgietmachines en extrusieapparatuur vereisen een stabiele toevoer van gekoeld water voor het koelen van de matrijs en het regelen van de procestemperatuur.

Tijdens langdurig continu gebruik handhaaft de koelmachine met magnetische levitatie consistente warmteoverdrachtsprestaties zonder olieverontreiniging in het koelcircuit, waardoor een stabiele temperatuurregeling van de matrijs en de nauwkeurigheid van de productafmetingen worden gegarandeerd.

Grote commerciële gebouwen en stadskoelsystemen

Winkelcentra, kantoorgebouwen, ziekenhuizen, luchthavens en andere grote openbare voorzieningen hebben doorgaans gedurende de dag te maken met aanzienlijke variaties in de koelbelasting.

De centrifugale koelmachine met magnetische levitatie kan de capaciteit soepel aanpassen onder verschillende belastingsomstandigheden, waardoor een efficiënte werking ontstaat, zowel overdag als bij hoge belasting en 's nachts bij lage belasting.

Lynxcool-projectleveringsproces

Bij de daadwerkelijke projectimplementatie levert Lynxcool de Magnetic Levitation Centrifugal Chiller Unit als onderdeel van een complete koelsysteemoplossing, in plaats van alleen de apparatuur te leveren.

Na ontvangst van de basisprojectinformatie van de klant, inclusief gebouwtype, HVAC- of proceskoelingsvereisten, geschatte koelbelasting en lokale klimaatomstandigheden, voert het technische team van Lynxcool de systeembelastingberekening en apparatuurselectie uit.

Nadat het koelmachinemodel is bevestigd, voltooit het technische team het ontwerp van het gekoelde watersysteem, het koelwatersysteem, de pompselectie, de selectie van het expansievat en de pijpleidingisolatie, en levert het volledige constructietekeningen.

Tijdens de productiefase coördineert Lynxcool de productie van apparatuur en materiaalvoorbereiding volgens de goedgekeurde technische specificaties. De installatie wordt uitgevoerd door gekwalificeerde technische teams met drukleidinginstallatie en mechanisch-elektrische installatiemogelijkheden.

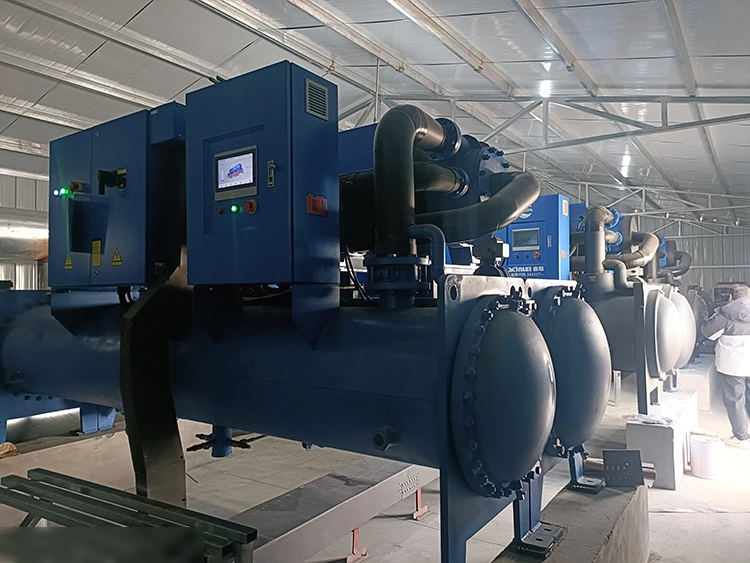

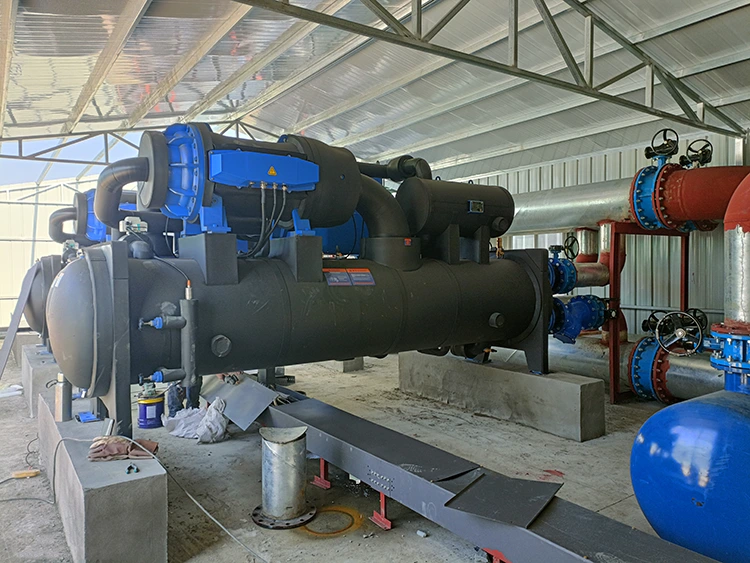

Het installatieproces op locatie omvat:

• Aansluiting koel- en waterleidingen
• Elektrische bedrading
• Systeem doorspoelen
• Hydraulische druktesten
• Vacuüm testen

Tijdens de inbedrijfstelling voltooien technici het vullen van koelmiddel, het instellen van parameters, het verifiëren van de besturingslogica en het testen van de belasting.

Nadat alle bedrijfsindicatoren aan de ontwerpvereisten voldoen, wordt het systeem samen met bedieningstraining en onderhoudsbegeleiding aan de klant overgedragen.

Door middel van volledige technische ondersteuning, vanaf de selectie van apparatuur tot de inbedrijfstelling, helpt Lynxcool klanten bij het bouwen van stabiele en efficiënte gekoeldwatersystemen voor commerciële, industriële en proceskoelingstoepassingen.
