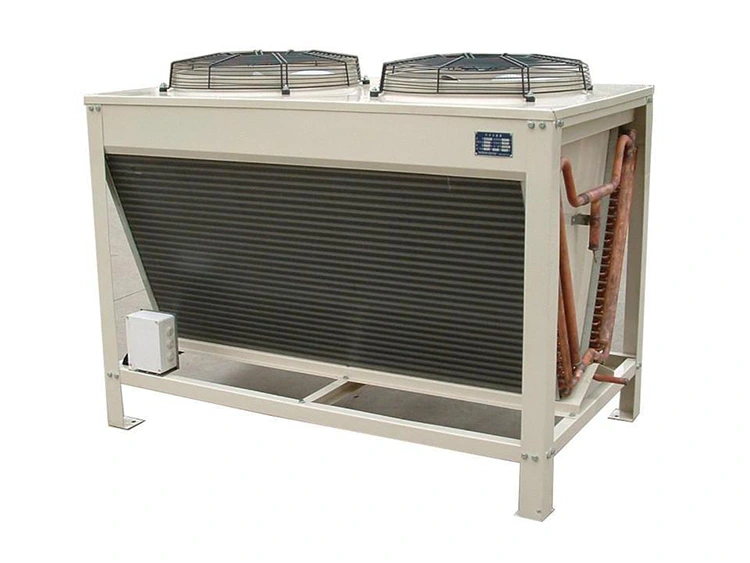

Luchtgekoelde condensor
Lynxcool luchtgekoelde condensor geproduceerd in China, biedt zeer efficiënte warmteafvoer zonder watertoevoer. De unit is perfect voor commerciële koelopslag, koeling in supermarkten of industriële proceskoeling en beschikt over aluminium lamellenbatterijen, V-vormige of vlakke horizontale configuraties, EC-inverterventilatoren en compatibiliteit met meerdere koelmiddelen. Betrouwbaar, onderhoudsarm en wereldwijd geëxporteerd, ideaal voor bulkinkoop en systeemintegratie.
De luchtgekoelde condensor is ontworpen en vervaardigd door Lynxcool in China en levert wereldwijd hoogwaardige en betrouwbare luchtgekoelde oplossingen. Verkrijgbaar in V-vorm, A-frame, plat horizontaal en externe configuraties, en kan zich aanpassen aan elke installatieomgeving. De batterijen maken gebruik van aluminium vinnen die mechanisch zijn verbonden met koperen of volledig aluminium buizen en zijn op lekkage getest met droge stikstof bij een ontwerpdruk van 1,5× om de veiligheid en betrouwbaarheid te garanderen.
Werkingsprincipe
Het werkingsprincipe van de condensor is het afstoten van warmte uit koelmiddeldampen onder hoge druk en hoge temperaturen door deze af te koelen met lucht, waardoor deze weer in vloeistof wordt omgezet. Het proces kan in drie stappen worden samengevat:
1. Koelmiddelcirculatie: het koelmiddel absorbeert warmte in de verdamper en wordt vervolgens gecomprimeerd tot hoge druk en temperatuur voordat het de condensorbatterijen binnengaat.
2. Luchtwarmte-uitwisseling: lucht stroomt via ventilatoren door de lamellenbuizen, voert warmte af en condenseert het koelmiddel in vloeistof.
3. Drukregeling en energiebesparing: EC-inverterventilatoren of drukgestuurde ventilatorcycli zorgen voor een stabiele condensatiedruk, waardoor de compressorbelasting wordt verminderd en de systeemefficiëntie wordt verbeterd.
Dit ontwerp zorgt voor een uniforme warmteoverdracht, een hoog rendement en elimineert de noodzaak voor waterkoeling, waardoor het geschikt is voor omgevingen met weinig water. Geoptimaliseerde V-vormige en platte spiraalopstellingen maximaliseren de warmte-uitwisseling in compacte ruimtes.
Kernfuncties en voordelen
De Lynxcool luchtgekoelde condensor integreert hoogefficiënte koeling, intelligente energiecontrole en duurzame materialen om uitgebreide koeloplossingen te bieden. Of het nu op daken, in kleine technische ruimtes of in afgelegen grote systemen is, het garandeert stabiele prestaties en betrouwbaarheid op de lange termijn.
● Hoogefficiënt spoelontwerp: aluminium lamellen gebonden aan koperen of aluminium buizen, met meerdere lameltypes (plat, lamellen, golvend) en een afstand van 1,0–3,5 mm, maximaliseren de efficiëntie van de warmteoverdracht.

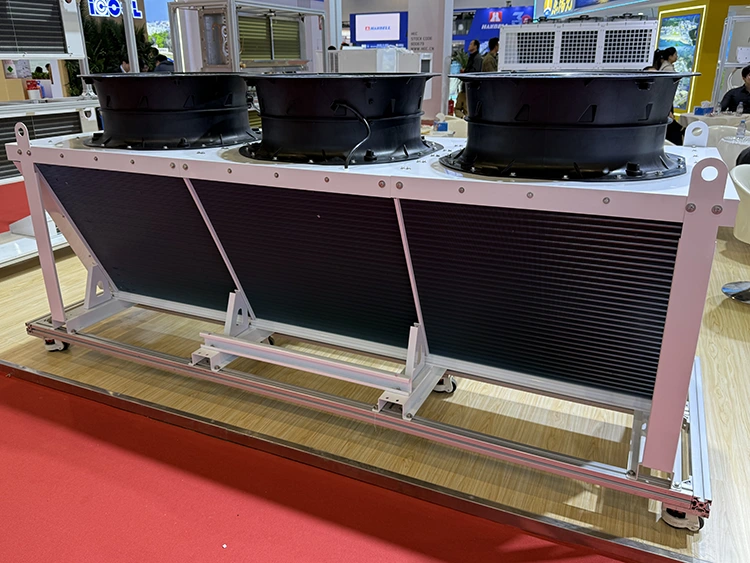

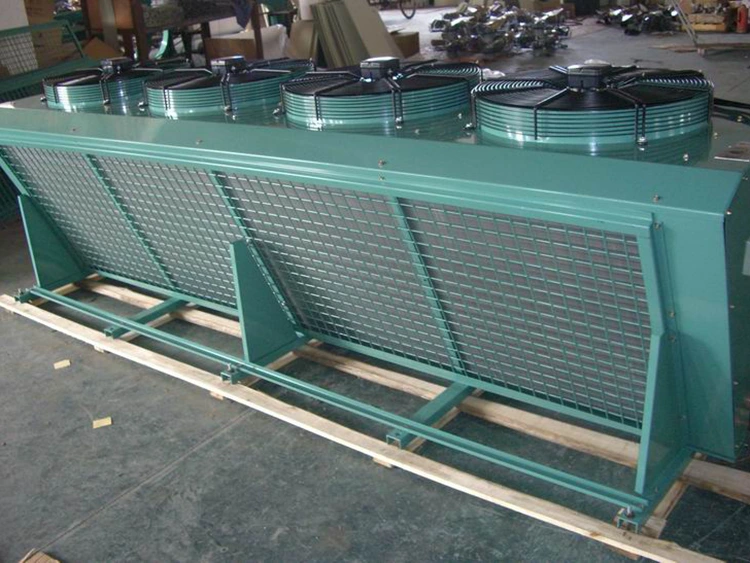

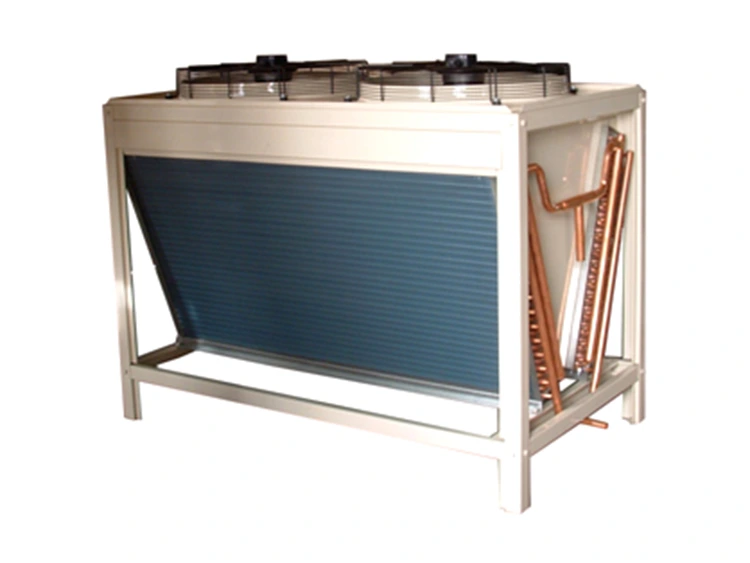

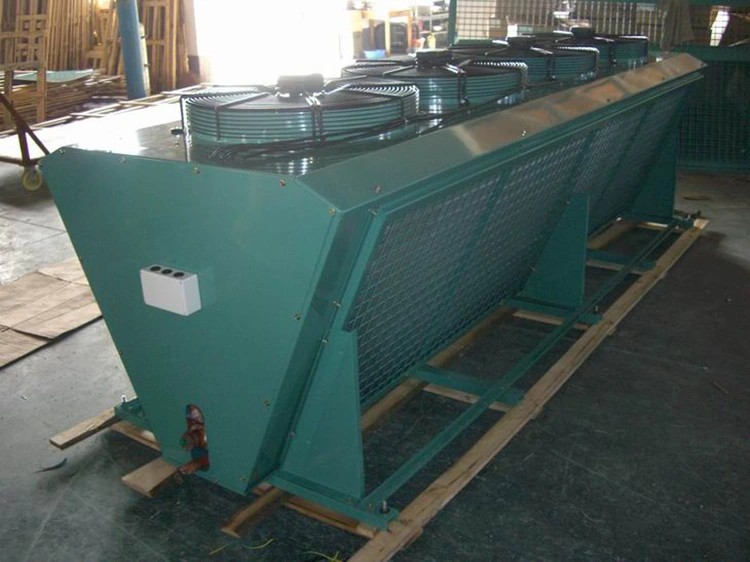

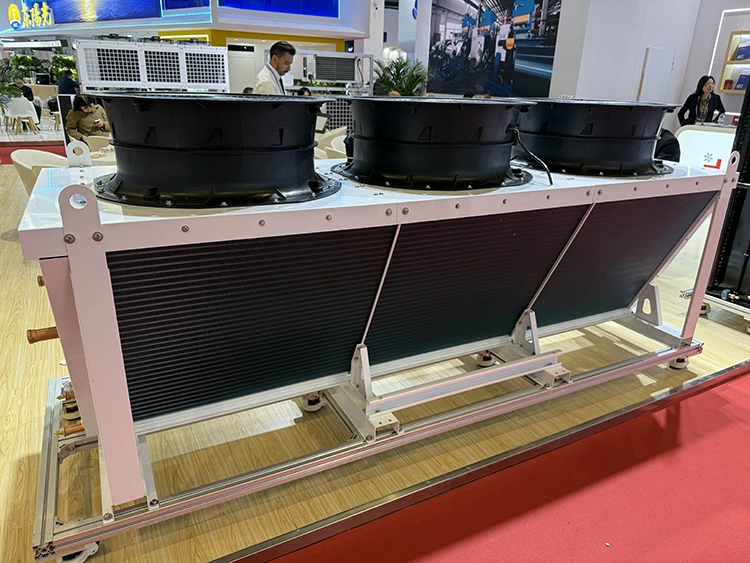

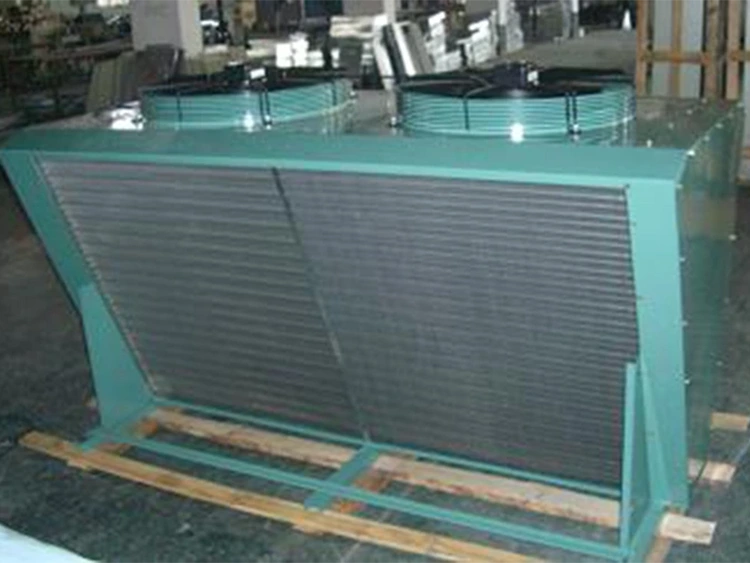

● Veelzijdige configuraties: V-vorm, A-frame, vlakke horizontale en externe installaties voldoen aan diverse ruimtelijke en projectvereisten.
● Energiebesparende ventilatorregeling: EC-inverterventilatoren passen de snelheid aan op basis van de condensatiedruk, waardoor het energieverbruik bij gedeeltelijke belasting met 12–30% wordt verminderd en het geluidsniveau wordt verlaagd.
● Corrosiebescherming: Goudepoxy, polyurethaandompelcoating of volledige anticorrosieopties geschikt voor kust-, industriële en agrarische omgevingen.
● Compatibiliteit met meerdere koelmiddelen: Ondersteunt R134a, R404A, R507A, R448A, R449A, R410A, R22 en hogedruk CO₂-systemen voor HFC/HFO en transkritische/cascadetoepassingen.
Met deze functies verbetert de Lynxcool luchtgekoelde condensor de systeemefficiëntie, verlaagt de bedrijfskosten en vermindert de onderhoudsvereisten, waardoor een betrouwbare en stabiele werking voor alle koeltoepassingen wordt gegarandeerd.
Toepassingen en geschikte gebruikers
De luchtgekoelde condensor wordt veel gebruikt in de commerciële, industriële en voedselverwerkende sectoren. Typische toepassingen zijn onder meer:
● Commerciële koude opslag: op het dak of op de binnenplaats gemonteerde externe condensors kunnen naadloos worden geïntegreerd met koelunits voor grootschalige koude opslag.
● Centrale systemen voor supermarkten: op het dak gemonteerde externe condensors die compatibel zijn met R404A/R448A/R449A-koelmiddelen, waardoor het energieverbruik met 15–25% wordt verminderd.
● Voedselverwerking en industriële koeling: Biedt nauwkeurige temperatuurregeling en efficiënte warmte-uitwisseling, waardoor de consistentie van de productielijn wordt gewaarborgd.
● CO₂ transkritische en cascadesystemen: batterijen van CO₂-kwaliteit ondersteunen hogedruk- (>130 bar) of lagedruksystemen (<50 bar).
De belangrijkste gebruikers zijn onder meer koelaannemers, systeemintegrators, exploitanten van grote koelketens, fabrikanten van OEM-apparatuur en exploitanten van koelopslag. Ongeacht de projectschaal zorgt de Lynxcool luchtgekoelde condensor voor een zeer efficiënte werking met weinig geluid.
Technische parameters
|
Parameter |
Waarde / bereik |
|
Warmte-afstotingscapaciteit |
2 kW — 2.000 kW (enkele unit) |
|
Condensatietemperatuurbereik |
+25°C tot +60°C |
|
Omgevingsontwerptemperatuur |
Tot +43°C standaard; +55°C optie voor hoge omgevingstemperaturen |
|
Ontwerpdruk aan koelmiddelzijde |
28 bar / 42 bar (CO₂ hogedrukoptie) |
|
Configuratietypen |
V-vorm (A-frame) / vlak horizontaal / op afstand / dakmontage |
|
Spoelconstructie |
Aluminium vinnen op koperen buizen (standaard); volledig aluminium optie |
|
Vinnentype |
Plat / Lamellen / Golvend - op basis van belasting en luchtsnelheid |
|
Fin-afstand |
1,0 — 3,5 mm (toepassingsafhankelijk) |
|
Buisdiameter |
7 mm / 9,52 mm / 12,7 mm — door circuitontwerp |
|
Coil-coatingoptie |
Epoxy-, polyurethaan- of goudvin-anticorrosiecoating |
|
Type ventilator |
Axiale propeller (standaard); EC-omvormeroptie |
|
Bescherming ventilatormotor |
IP54-standaard; IP65-optie |
|
Snelheidsregeling ventilator |
Vaste snelheid / EC-inverter met variabele snelheid / Drukschakelaar wisselend |
|
Koelmiddelen ondersteund |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂ |
|
Framemateriaal |
Thermisch verzinkt staal of gepoedercoat zacht staal |
|
Bedrijfsomgevingsbereik |
−10°C tot +55°C (modelafhankelijk) |
|
Geluidsniveau |
≤ 55–72 dB(A) op 1 m (afhankelijk van aantal ventilatoren en snelheid) |
|
Verbindingstype |
Koperen ODS-gesoldeerde stompjes of SAE-flare/flens voor grote eenheden |
|
Spoellektest |
Droge stikstof bij 1,5× ontwerpdruk; fabriekscertificaat afgegeven |
|
Afmetingen unit (typisch 100 kW) |
2.000 × 800 × 1.400 mm (L × B × H) |
|
Lamelafstand: 2,2 mm |
||||||||||
|
Type model |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
Warmtewisselingscapaciteit |
R404A |
△ |
kW |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
Luchtstroom blaassnelheid |
△ |
M³/u |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
Ventilatormotor ventilator elektromotor |
△ |
Fase |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
Elektrische ventilator |
Nr.xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
Geluidsdrukniveau Geluid |
△ |
DB(A)10m |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|

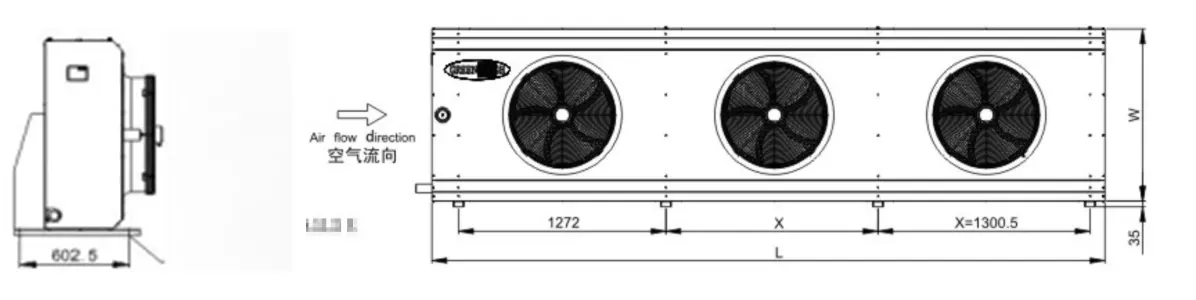

Dimensie Externe afmetingen |
L |
mm |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
mm |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
mm |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
Productgewicht (leeg) Gewicht |
kg |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
Inlaatφ |
mm |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
Uitlaatdiameter |
mm |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
Let op: Onze standaardproducten zijn ontworpen voor horizontale plaatsing. Voor verticale configuraties dient u (H) aan de modelaanduiding toe te voegen, bijvoorbeeld C1-010 (H).
Opmerking: Greenhalgh standaard C1 is verticale luchtafvoer, voor horizontale luchtafvoer dient u (H) toe te voegen in de nomenclatuur, bijvoorbeeld: C1-010(H).
|
Lamelafstand: 2,2 mm |
||||||||||
|
Type model |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
Warmtewisselingscapaciteit |
R404A |
△ |
kW |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
Luchtstroom blaassnelheid |
△ |
M³/u |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
Ventilatormotor ventilator elektromotor |
△ |
Fase |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
Elektrische ventilator |
Nr.xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1x630 |
2x1x630 |
||
|
Geluidsdrukniveau lawaai |
△ Y |
DB(A)10m |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
Dimensie Externe afmetingen |
L |
mm |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
mm |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
mm |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
Productgewicht (leeg) Gewicht |
kg |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
Inlaatφ |
mm |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
Uitlaatdiameter |
mm |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
Let op: Onze standaardproducten zijn ontworpen voor horizontale plaatsing. Voor verticale configuraties dient u (H) aan de modelaanduiding toe te voegen, bijvoorbeeld C1-010 (H).
Opmerking: Greenhalgh standaard C1 is verticale luchtuitlaat, voor horizontale luchtuitlaat kunt u (H) toevoegen aan de nomenclatuur, bijvoorbeeld C1-010(H).
Installatie en onderhoud
Een juiste installatie en onderhoud verbeteren de efficiëntie en levensduur van de luchtgekoelde condensor aanzienlijk.
Installatietips
● Zorg voor een horizontale of licht hellende installatie om waterophoping op de batterijen te voorkomen.
● Houd de inlaat- en uitlaatgebieden van de ventilator vrij voor een soepele luchtstroom.
● Sluit de ventilator en motor aan op een elektrische bescherming met IP-classificatie.
● Gebruik beschermhoezen in omgevingen met veel wind of zeer corrosieve omstandigheden.
Onderhoudstips
● Inspecteer de ventilatorbladen, lagers en motoren regelmatig.
● Reinig de koelvinnen om stofophoping te voorkomen en de efficiëntie van de warmtewisseling te behouden.
● Controleer de koelmiddelleidingen en aansluitingen op lekkage.
● Kalibreer periodiek de drukregelaars van de EC-inverterventilatoren om de energiebesparingen te behouden.
Het volgen van de juiste installatie- en onderhoudspraktijken garandeert een uiterst efficiënte werking, een langere levensduur en betrouwbare systeemprestaties.
Waarom voor ons kiezen
● Gemaakt in China, wereldwijd geëxporteerd: meer dan 20 jaar ervaring met het ontwerpen en produceren van luchtgekoelde condensors, waarvan wereldwijd meer dan 10.000 eenheden zijn geleverd.
● Volledige interne productie van rollen: van het persen van vinnen, het buigen van buizen tot lassen en lektesten, elke spoel wordt intern gemaakt om de kwaliteit te garanderen.
● Deskundige technische ondersteuning: We dimensioneren en selecteren elke condensor op basis van koelmiddel, temperatuur, luchtstroom en geluidsvereisten. Bij elke bestelling worden gedetailleerde rapporten en akoestische gegevens verstrekt.
● OEM-volumelevering: betrouwbare prestaties, concurrerende prijzen, korte doorlooptijden en flexibele leveringsschema's voor OEM-projecten met grote volumes.
● Uitgebreid productassortiment: van kleine units van 2 kW tot externe condensors van 2.000 kW, inclusief V-vormige, platte, externe en CO₂-gecertificeerde units, waardoor de aanschaf voor alle toepassingen wordt gestandaardiseerd.
● Kosteneffectief: 20-35% lagere kosten dan vergelijkbare Europese eenheden, wat reële voordelen biedt voor de marges en het concurrentievermogen op de markt.
Veelgestelde vragen
Vraag: Wat is het verschil tussen V-vormige en vlakke horizontale condensors?
A: V-vormige (A-frame) condensors hebben twee schuine spiraalpanelen, die meer koeling bieden op een kleiner oppervlak, ideaal voor grote of afgelegen systemen. Platte horizontale condensors zijn eenvoudiger en kosteneffectiever, geschikt voor kleine tot middelgrote dakunits. Lynxcool produceert beide in China en adviseert op basis van uw project de beste oplossing.
Vraag: Hoe verminderen EC-inverterventilatoren het energieverbruik?
A: EC-ventilatoren passen de snelheid aan op basis van de condensatiedruk. Een langzamere werking vermindert het stroomverbruik en de belasting van de compressor, waardoor het energieverbruik onder normale omstandigheden met wel 30% wordt verlaagd. Alle EC-ventilatorunits zijn vooraf ingesteld met drukregelaars.
Vraag: Kunnen uw condensors worden gebruikt met CO₂ (R744)?
EEN: Ja. Wij vervaardigen luchtgekoelde condensorunits van CO₂-kwaliteit die geschikt zijn voor subkritische cascade- en transkritische systemen, met de juiste materialen, soldeerprocessen en druktests tot 1,5× ontwerpdruk.
